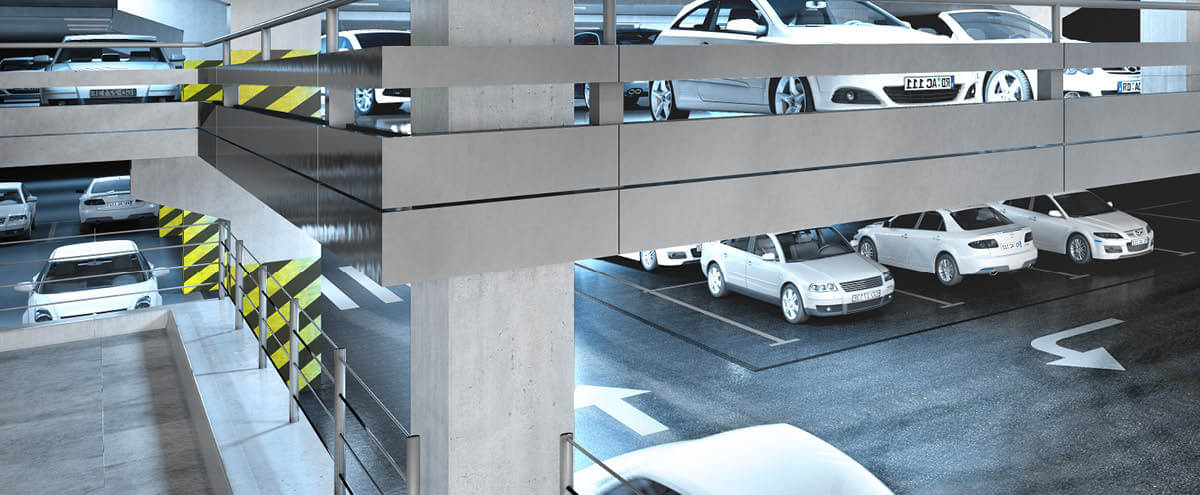

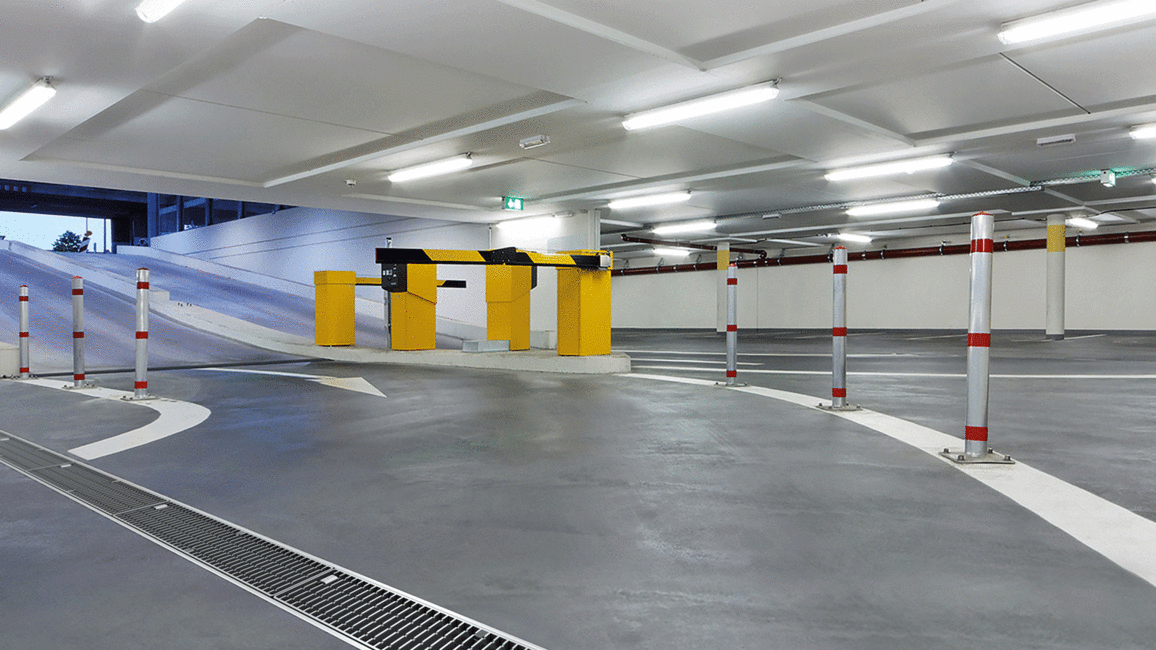

ACO Lösungen für Parkdecks und Parkgaragen

Entwässerung von Parkdecks & Parkgaragen

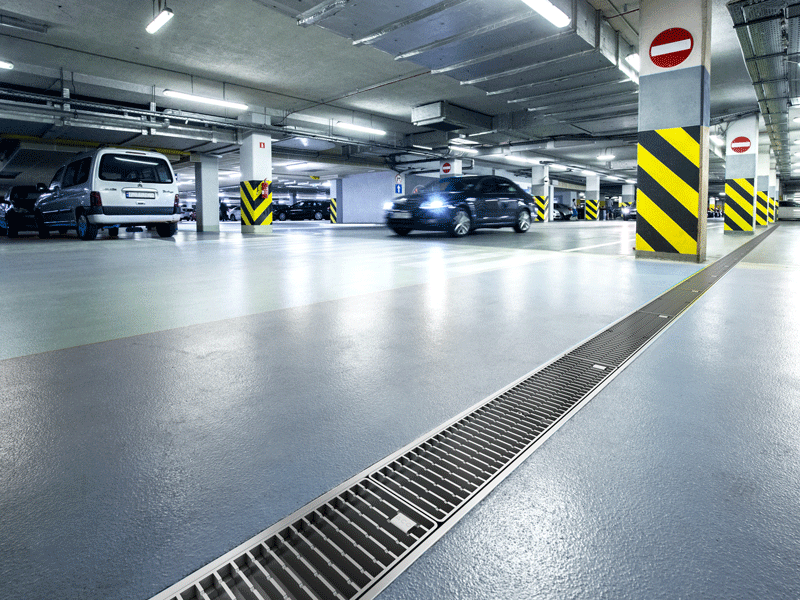

Bei der Entwässerung von Parkdecks und Parkgaragen sind besondere Anforderungen zu berücksichtigen, um die langfristige Funktionalität und Sicherheit der Anlage zu gewährleisten. Da diese Bereiche häufig starken Witterungseinflüssen und hohen Belastungen ausgesetzt sind, muss das Entwässerungssystem zuverlässig überschüssiges Wasser ableiten, um Staunässe, Frostschäden und die Korrosion der Bausubstanz zu vermeiden. Wichtig sind dabei die fachgerechte Planung und Installation von Entwässerungsrinnen und Abläufen, die das Wasser gezielt abführen.Ein gut durchdachtes Entwässerungssystem sorgt nicht nur für Sicherheit, sondern auch für den Werterhalt der Parkanlage.

ACO hat eigens für den Bereich Multilevelparking Produkte entwickelt. Diese wurden so konzipiert, dass die speziellen Anforderungen für Entwässerung von Parkdecks erfüllt werden. Als Lösungsanbieter für Regenwassermanagement stellt ACO Produkte für alle Phasen der Entwässerung bereit. Dies bedeutet Wasser zu sammeln, vorzureinigen, zurückzuhalten sowie zu pumpen, abzuleiten und bei der Wiederverwendung mitzuwirken.

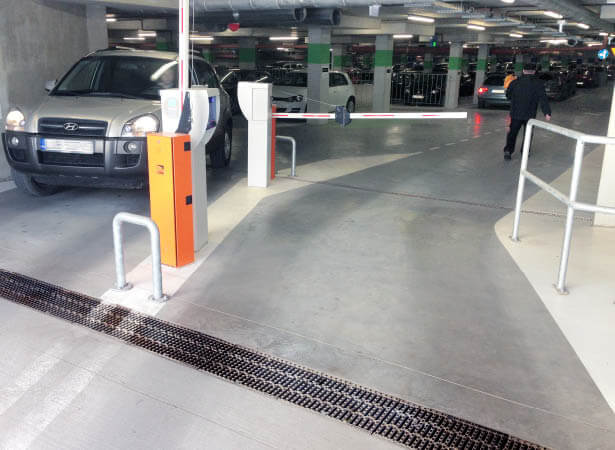

Um Schäden vorzubeugen müssen speziell Parkhauseingänge trocken bleiben. Zudem zählen Zufahrtsrampen zu den am stärksten frequentierten und belasteten Bereichen in Tiefgaragen und Parkdecks. Dementsprechend sind besonders widerstandsfähige Rinnenlösungen gefragt, die zusätzlich auf die Besonderheiten von Rampen abgestimmt sein müssen.

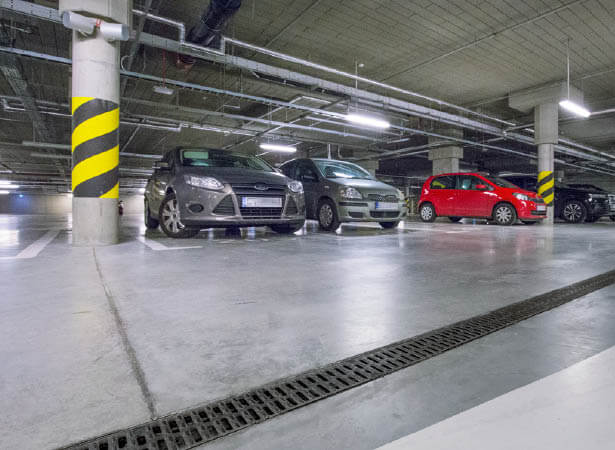

Es ist bekannt, dass bei Parkhäusern Platz maximal genützt wird. Dies wirkt sich schon auf die allgemeine Planung von Multilevel-Parkhäusern aus. Die Deckenkonstruktion ist bei Parkdecks besonders niedrig. Natürlich müssen auch die Entwässerungsrinnen und Abläufe diesen speziellen Anforderungen gerecht werden und niedriger ausgelegt sein.

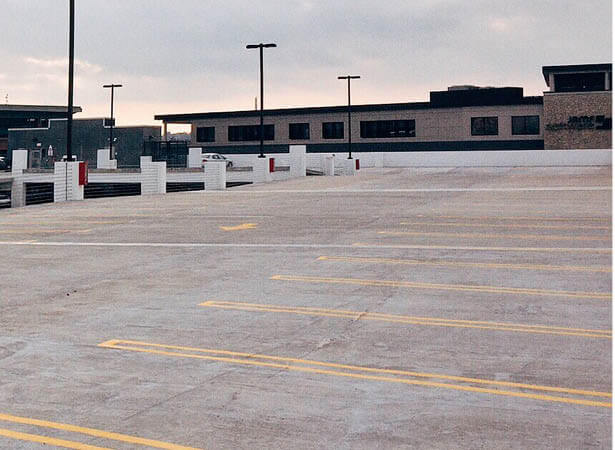

Bei Starkregen muss das Entwässerungssystem auch größere Mengen Regenwasser schnell und sicher ableiten können. Beachten Sie auch, dass Sonnendecks direkter Sonnenstrahlung ausgesetzt sind. Mit besonders belastbaren Rinnen können Sie die eventuellen Schäden und Funktionsausfälle vermeiden.

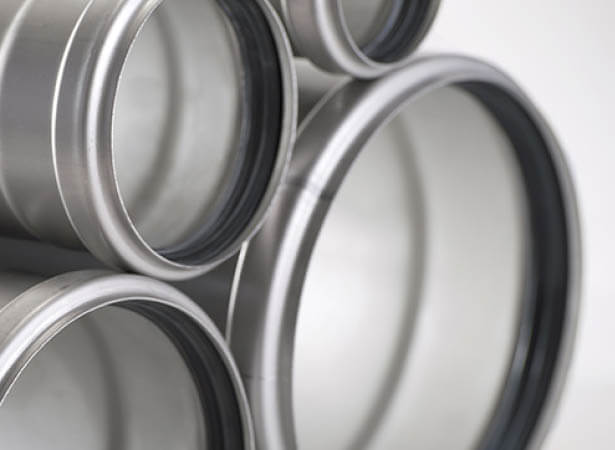

Beachten Sie bei der Planung auch, dass in einem Parkhaus täglich hunderte Manöver durchgeführt werden. Dies hat nicht nur Einfluss auf die Oberflächen. Bei unglücklichen Parkversuchen können auch Rohrleitung oder Säulen angefahren werden. Deshalb sollten auch diese besonders beständig sein und nicht eindellen oder sich verbiegen.

Es dürfen keine Schadstoffe wie Benzin oder Öl in den Boden oder das Grundwasser gelangen. Deshalb muss das Abwasser der Parkflächen gereinigt werden, bevor es der Versickerung zugeführt wird. Das geschieht durch den Einsatz entsprechender Leichtflüssigkeitsabscheider. Auch Schwermetalle, die aus dem Abrieb von Reifen oder aus Bremsanlagen stammen, müssen mit Hilfe von Schwermetallfiltern aus dem Wasser gereinigt werden.

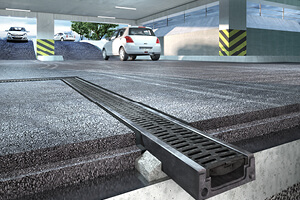

Für den Einbau in Asphalt.

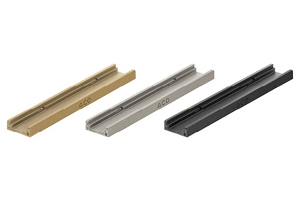

ACO DRAIN® Deckline Entwässerungsrinnen sind zu 100% dicht, aus Polymerbeton gefertigt und weisen eine schlanke Konstruktionshöhe auf. Passende Roste ausKunststoff oder Gusseisen ergänzen das Programm.

ACO DRAIN® Parkdeckrinne Deckline

Anwendungsbereiche: Aufzugschächte, Waschplätze, KFZ-Werkstäte, Tiefgaragen und Parkdecks.

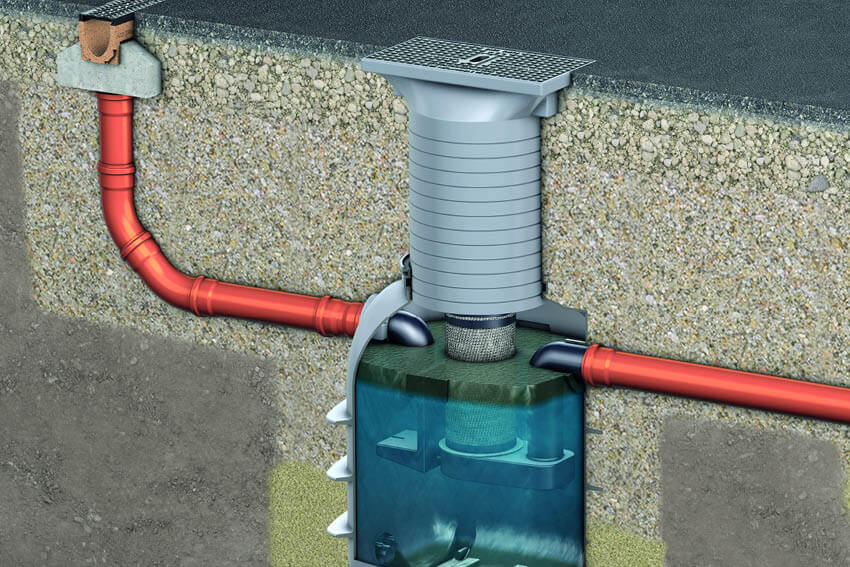

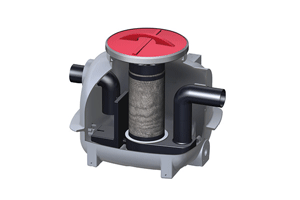

Der Ölabscheider Coalisator-P ist mit Stützkorb und Koaleszenzeinsatz ausgestattet. Die Abscheider verfügen über eine Wartungsöffnung mit einem Durchmesser von 450 mm. Optional können Alarmanlagen befestigt werden. Bei der Variante zum Erdeinbau können je nach Anwendungsfall die Aufsatzstücke bauseits gekürzt werden.

ACO Ölabscheider Coalisator-P

Anwendungsbereiche: Tankstelle, Waschstraße, Flughafen oder Industrie- und Gewerbefläche.

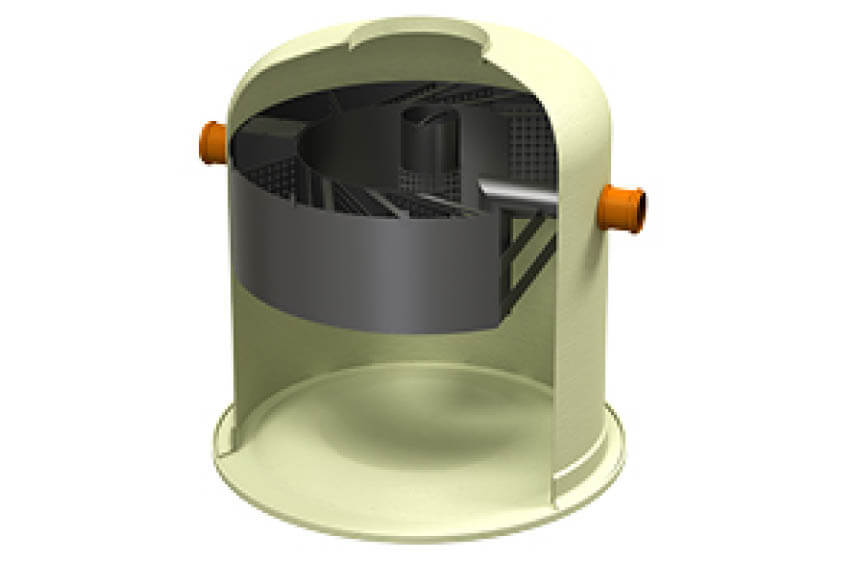

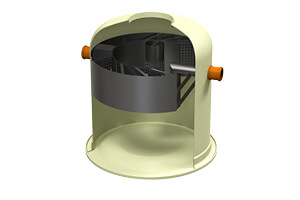

Der Oleosmart aus GFK mit Koaleszenzkanaltechnologie ist filterlos und nahezu wartungsfrei. Ein großer Vorteil ist der einfache Einbau und das geringe Gewicht dank innovativem GFK Werkstoff. Deer Oleosmart G überzeugt mit einer Sedimentationsrate von ca. 90 %. Die Revisionsöffnung am Zulauf ist für Dichtheitsprüfung nutzbar.

ACO Oleosmart-G

Das modulare Rigolensystem aus Kunststoff eignet sich zum Rückhalten, Speichern und Versickern von Niederschlagswasser

Gegenüber herkömmlichen Lösungen reduziert die Stapelbarkeit der Grundelemente den Transportaufwand und damit den CO2-Verbrauch sowie den Platzbedarf im Lager wie auch auf der Baustelle um mehr als die Hälfte.

Eine uneingeschränkte Inspektion und Wartung des gesamten Rigolensystems ist aufgrund der Offenheit des Systems möglich.

ACO Strombrixx

Die ACO Q-Brake Wirbeldrossel basiert auf dem flüssigkeitsmechanischen Prinzip eines verstärkten Wirbels. Sie nutzt die vorgeschaltete Wassersäule und entleert sich, um innerhalb der Struktur eine "Wirbeldrossel"zu generieren.

Anders als bei herkömmlichen Methoden, so zum Beispiel bei Drosselblenden oder bei dimensionierten Rohren, ist die Q-Brake Wirbeldrossel von ACO weniger blockieranfällig und ermöglicht einen höheren Abfluss auch bei geringer Aufstauhöhe.

ACO Q-Brake Wirbeldrossel

Norm EN 1433

Entwässerungsrinnen für Verkehrsflächen - Klassifizierung, Bau- und Prüfgrundsätze, Kennzeichnung und Beurteilung der Konformität.

Norm EN 124

Aufsätze und Abdeckungen für Verkehrsflächen.

Norm EN 17151 1-3

Kunststoff-Rohrleitungssysteme für die drucklose unterirdische Entwässerung für Nicht-Trinkwasser.

ATU DWA-M 153

Handlungsempfehlungen zum Umgang mit Regenwasser.
