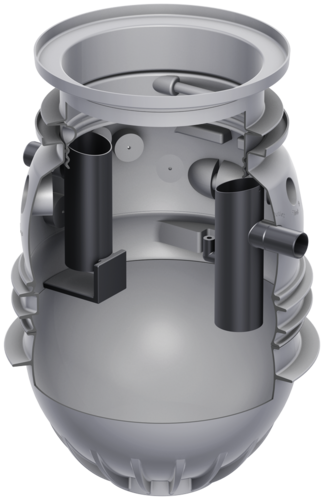

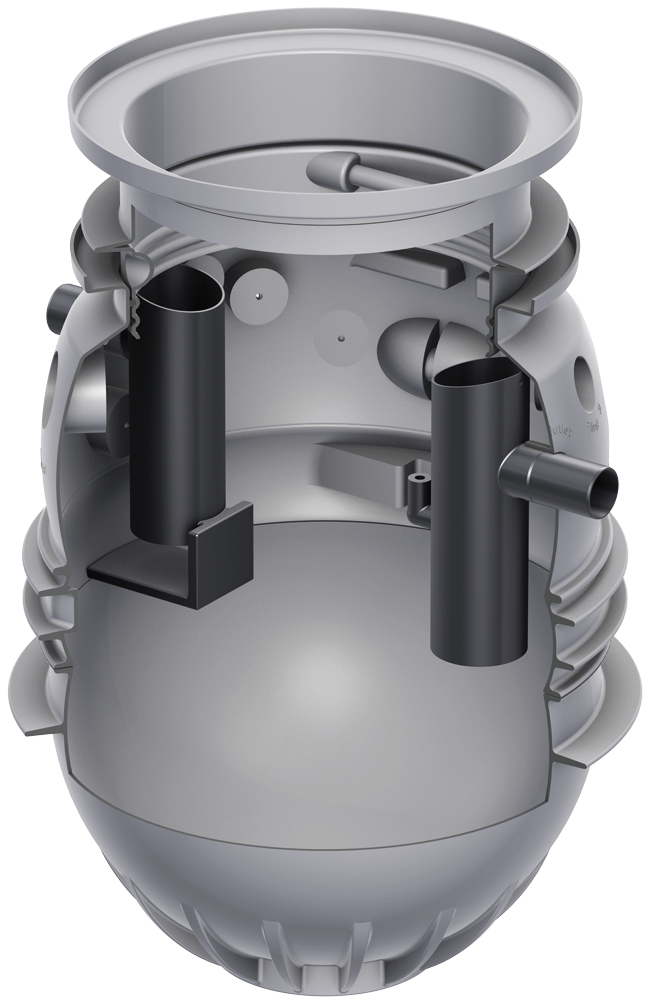

Fettabscheider LipuMax-P-B Basisausführung

Produktvorteile

  • Fettabscheider mit integriertem Schlammfang in Kompaktbauweise
  • Schacht auftriebssicher bis Oberkante
  • Schachtabdeckung ohne bauseitige Betonarbeiten bei Aufsatzsystemen mit Belastungsklasse D 400

Produktinformationen

  • Fettabscheideranlage gemäß ÖNORM EN 1825 und DIN 4040‑100
  • Zum Einbau ins Erdreich
  • Ausbaustufen
    • B: Basisausführung
    • D: mit Direktabsaugung
NenngrößeZulauf/

Ablauf
InhaltGewichtArtikel-Nr.Merken
SchlammfangFettspeicherGesamt
[l][l][l][kg]
NS 2DN 100245270720633202.80.00
460270930793202.80.10
NS 4DN 100460270930793204.80.00
9802701465933204.80.10
NS 5,5DN 1505702301465933205.80.00
106523019601073205.80.10
NS 7DN 15073028516751083207.80.00
NS 8,5DN 15086036019001153208.80.00
NS 10DN 150100541521701253210.80.00

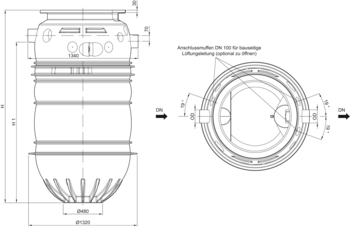

Maßzeichnung
NenngrößeSchlammfangAbmessungen
DHH1
[l][mm][mm][mm]
NS 224511013801020
46011015951235
NS 446011015951235
98011021301770
NS 5,557016021301745
106516026102225
NS 773016023451960
NS 8,586016025602175
NS 10100516028302445

Fettschichtdicken-Messgerät

Passend für
  • Fettabscheider LipuMax-P und LpuLift-P zum Erdeinbau
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 10 m
  • Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (100%) und der Vorwarnung des Vollzustandes (80%)
  • Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
  • Mit beheiztem Sondenstab
  • Betriebsspannung: 230 V
    • Bei 50 Hz
    • Leistung 12 W
  • Kabellänge: 10 m
  • Gewicht: 6,4 kg

Fettschichtdicken-Messgerät

Passend für
  • Fettabscheider LipuMax-P und LpuLift-P zum Erdeinbau
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 10 m
  • Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (100%) und der Vorwarnung des Vollzustandes (80%)
  • Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
  • Mit beheiztem Sondenstab
  • Betriebsspannung: 230 V
    • Bei 50 Hz
    • Leistung 12 W
  • Kabellänge: 20 m
  • Gewicht: 7,8 kg

Fettschichtdicken-Messgerät

Passend für
  • Fettabscheider LipuMax-P und LpuLift-P zum Erdeinbau
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 10 m
  • Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (100%) und der Vorwarnung des Vollzustandes (80%)
  • Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
  • Mit beheiztem Sondenstab
  • Betriebsspannung: 230 V
    • Bei 50 Hz
    • Leistung 12 W
  • Kabellänge: 30 m
  • Gewicht: 9,6 kg

Fettschichtdicken-Messgerät

Passend für
  • Lipumax-P
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 3 m
  • Mit zwei potenzialfreien Wechslerkontakten zur Anzeige Vollmeldung (100 %) und Vorwarnung des Vollzustandes (80 %)
  • Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
  • Mit beheiztem Sondenstab zur Erhöhung der Betriebssicherheit
  • Betriebsspannung: 230 V/50 Hz
  • Max. Verbrauch ca. 12 W
  • Kabellänge: 10 m
  • Gewicht: 2 kg

Fettschichtdicken-Messgerät

Passend für
  • Lipumax-P
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 3 m
  • Mit zwei potenzialfreien Wechslerkontakten zur Anzeige Vollmeldung (100 %) und Vorwarnung des Vollzustandes (80 %)
  • Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
  • Mit beheiztem Sondenstab zur Erhöhung der Betriebssicherheit
  • Betriebsspannung: 230 V/50 Hz
  • Max. Verbrauch ca. 12 W
  • Kabellänge: 20 m
  • Gewicht: 2,5 kg

Fettschichtdicken-Messgerät

Passend für
  • Lipumax-P
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 3 m
  • Mit zwei potenzialfreien Wechslerkontakten zur Anzeige Vollmeldung (100 %) und Vorwarnung des Vollzustandes (80 %)
  • Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
  • Mit beheiztem Sondenstab zur Erhöhung der Betriebssicherheit
  • Betriebsspannung: 230 V/50 Hz
  • Max. Verbrauch ca. 12 W
  • Kabellänge: 30 m
  • Gewicht: 3 kg

Anschlusskasten

Passend für
  • Fettabscheider
  • Stärkeabscheider
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss, Pendelgasleitung (bei Bedarf) und Fernbedienung
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Aufputz"
  • Frontseite glasgeperlt
  • Tür abschließbar, Anschlag links
  • Abmessungen B x H x T: 300 x 725 x 160 mm
  • Gewicht: 10 kg

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.24
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Unterputz",
  • Frontseite glasgeperlt
  • Abmessung B x H x T:
    • 405 x 830 x 30 mm
  • Gewicht: 2,1 kg

Probenehmer

Passend für
  • ACO Abscheideranlagen
  • Einbautiefe bis 3000 mm
Beschreibung
  • Mit integrierter Probenahme
  • Zur Entnahme einer Probe aus dem Abwasserstrom
  • Bestehend aus:
    • Probenahmepumpe mit Saugkupplung
    • Anschlussschlauch mit Saugkupplung und Anschlussverschraubung
  • Gewicht: 3 kg

Probenehmer

Passend für
  • ACO Abscheideranlagen
  • Einbautiefe bis 5500 mm
Beschreibung
  • Mit integrierter Probenahme
  • Zur Entnahme einer Probe aus dem Abwasserstrom
  • Bestehend aus:
    • Probenahmepumpe mit Saugkupplung
    • Anschlussschlauch mit Saugkupplung und Anschlussverschraubung
  • Gewicht: 4,5 kg

Dichtungsmanschette DN/OD 110

Passend für
  • Lipumax-P
    • Basisausführung B
    • Ausführung mit Direktabsaugung D
Beschreibung
  • Als Dichtung zwischen Lüftungsanschluss am Behälter und Lüftungsleitung
  • Lieferumfang: 2 Stück
  • Gewicht: 0,2 kg

Fettschichtdicken-Messgerät Multi Control

Passend für
  • Fettabscheider LipuMax-P, LipuLift-P zum Erdeinbau
Beschreibung
  • Zur Ermittlung des Entsorgungsintervalls von Fettabscheidern
  • Geeignet für flüssige und/oder aushärtende Fette
  • Mit Farb-Touchpanel
  • Integrierte SD-Karte zur Aufzeichnung des Messverlaufs
  • Mit beheiztem Sondenstab (Temperatur einstellbar)
  • Drei potentialfreie Kontakte zur Ausgabe von Voralarm, Vollalarm und Störungen
  • Messstab mit Einstellskala
  • Betriebsspannung: 100‑240 V bei AC
  • Schutzklasse: IP 54
  • Leistung: ca. 43 W
  • Kabellänge: 10 m
  • Gewicht: 6,5 kg

Fettschichtdicken-Messgerät Multi Control

Passend für
  • Fettabscheider LipuMax-P, LipuLift-P zum Erdeinbau
Beschreibung
  • Zur Ermittlung des Entsorgungsintervalls von Fettabscheidern
  • Geeignet für flüssige und/oder aushärtende Fette
  • Mit Farb-Touchpanel
  • Integrierte SD-Karte zur Aufzeichnung des Messverlaufs
  • Mit beheiztem Sondenstab (Temperatur einstellbar)
  • Drei potentialfreie Kontakte zur Ausgabe von Voralarm, Vollalarm und Störungen
  • Messstab mit Einstellskala
  • Betriebsspannung: 100‑240 V bei AC
  • Schutzklasse: IP 54
  • Leistung: ca. 43 W
  • Kabellänge: 20 m
  • Gewicht: 7,8 kg

Fettschichtdicken-Messgerät Multi Control

Passend für
  • Fettabscheider LipuMax-P, LipuLift-P zum Erdeinbau
Beschreibung
  • Zur Ermittlung des Entsorgungsintervalls von Fettabscheidern
  • Geeignet für flüssige und/oder aushärtende Fette
  • Mit Farb-Touchpanel
  • Integrierte SD-Karte zur Aufzeichnung des Messverlaufs
  • Mit beheiztem Sondenstab (Temperatur einstellbar)
  • Drei potentialfreie Kontakte zur Ausgabe von Voralarm, Vollalarm und Störungen
  • Messstab mit Einstellskala
  • Betriebsspannung: 100‑240 V bei AC
  • Schutzklasse: IP 54
  • Leistung: ca. 43 W
  • Kabellänge: 30 m
  • Gewicht: 9,6 kg

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg

Kabelverlängerung GSM

Passend für
  • GSM - Modul

Anschlusskasten

Passend für
  • Fettabscheider
  • Stärkeabscheider
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss und Fernbedienung
  • Aus Edelstahl, Werkstoff 1.4301
  • Anbringung: "Aufputz"
  • Abmessung (Breite x Höhe x Tiefe): 500 x 500 x 160 mm
  • Gewicht: 11,6 kg

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.20
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Abmessung (Breite x Höhe x Tiefe): 565 x 565 x 15 mm
  • Gewicht: 1,2 kg

Storzkupplung für Pendelgasleitungen

Passend für
  • Zur Montage in Anschlusskasten ArtNr. 7601.80.22
Beschreibung
  • Storzkupplung 75B
  • Für Anbindung Pendelgasleitung des Entsorgungsfahrzeugs
  • Für Rohranschluss Rp 2 ½" (Innengewinde)
  • Gewicht: 1,8 kg

Anschlusskasten

Passend für
  • Fettabscheider
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Stärkeabscheider FapuMax-P-DA
  • Leichtflüssigkeitsabscheider Coalisator-P
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss DN 80
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Aufputz"
  • Türanschlag
    • Wahlweise rechts oder links
    • Tür abschließbar
  • Abmessungen (Breite x Höhe x Tiefe): 370 x 330 x 250 mm
  • Gewicht: 10,4 kg

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.22
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Abmessungen (Breite x Höhe x Tiefe): 421 x 381 x 25 mm
  • Gewicht: 1 kg

Verlängerung

Passend für
  • Entsorgungsschächte
    • Typ 450
Beschreibung
  • Aus Kunststoff, Werkstoff Polyethylen
  • Zur Montage auf vorstehenden Schacht für vertieften Einbau
  • Aufbauhöhe: 100 – 650 mm
    • (kürzbar alle 45 mm durch Abschneiden an den Schnittmarken)
  • Maximal zwei Verlängerungen pro Schachtsystem möglich
  • Gewicht: 10,9 kg

Probenehmer

Passend für
  • Fettabscheider LipuMax-P zum Erdeinbau
  • Leichtflüssigkeitsabscheider zum Erdeinbau
  • Stärkeabscheider FapuMax-P zum Erdeinbau
Beschreibung
  • Zur Entnahme einer Probe aus dem Abwasserstrom
  • Bestehend aus:
    • Probenahmepumpe mit Saugkupplung
    • Anschlussschlauch mit Saugkupplung und Anschlussverschraubung
    • Schlauchlänge: 3 m
  • Gewicht: 3,4 kg

Auflagering

Passend für
  • Fettabscheider LipuMax-P zum Erdeinbau
    • Belastungsklasse: B125/ D400
  • Lipulift-P Serie
  • Stärkeabscheider FapuMax-P zum Erdeinbau
    • Belastungsklasse: B125/ D400
Beschreibung
  • Aus Beton
  • Durchmesser: 625 mm
  • Stärke: 60 mm
  • Ohne Dichtung
  • Verschiebesicher
  • Höhe:
    • 60 mm ohne Mörtelfuge
    • 70 mm mit Mörtelfuge
  • Gewicht: 50 kg

Auflagering

Passend für
  • Fettabscheider LipuMax-P zum Erdeinbau
    • Belastungsklasse: B125/ D400
  • Lipulift-P Serie
  • Stärkeabscheider FapuMax-P zum Erdeinbau
    • Belastungsklasse: B125/ D400
Beschreibung
  • Aus Beton
  • Durchmesser: 625 mm
  • Stärke: 80 mm
  • Ohne Dichtung
  • Verschiebesicher
  • Höhe:
    • 80 mm ohne Mörtelfuge
    • 90 mm mit Mörtelfuge
  • Gewicht: 60 kg

Auflagering

Passend für
  • Fettabscheider LipuMax-P zum Erdeinbau
    • Belastungsklasse: B125/ D400
  • Lipulift-P Serie
  • Stärkeabscheider FapuMax-P zum Erdeinbau
    • Belastungsklasse: B125/ D400
Beschreibung
  • Aus Beton
  • Durchmesser: 625 mm
  • Stärke: 100 mm
  • Ohne Dichtung
  • Verschiebesicher
  • Höhe:
    • 100 mm ohne Mörtelfuge
    • 110 mm mit Mörtelfuge
  • Gewicht: 70 kg

Stepox EP-Spachtel

Passend für
  • Alle Stahlbetonteile
    • Reichweite von 1 Gebinde: 1 x Ausgleichsring 800er L.W. (ca. 10 mm Auflagefläche, vollflächig incl. Fuge vollflächig innen und außen verfugen)
    • 1,5 x Ausgleichsring 600er L.W. (ca. 10 mm Auflagefläche, vollflächig incl. Fuge vollflächig innen und außen verfugen)
Beschreibung
  • Inklusive Härter
  • In 5,9 kg Gebinde
  • Zum Verkleben und dauerhaften Abdichten von allen Betonteilen
  • Gewicht: 5,9 kg

Straßenkappe

Passend für
  • Fettabscheider zum Erdeinbau
    • LipuMax-P-D
    • LipuMax-P-DM
    • LipuMax-P-DA
  • Stärkeabscheider FapuMax-P-DA zum Erdeinbau
  • Leichtflüssigkeitsabscheider Coalisator-P
Beschreibung
  • Schachtabdeckung gemäß DIN EN 124/DIN 1229
  • Belastungsklasse: A 15
  • Rahmen und Deckel aus Gusseisen
  • Bauform: rund, Durchmesser: 300 mm
  • Lichte Weite: 250 mm
  • Gewicht: 9,8 kg

Dichtungsmanschette DN 100 NBR

Passend für
  • Fettabscheider LipuMax-P und LpuLift-P zum Erdeinbau
Beschreibung
  • Als Dichtung zwischen Lüftungsanschluss am Behälter und Lüftungsleitung sowie weiteren Leerrohren
  • Gewicht: 0,1 kg

Waschschlauch 1 SN 10 - 150 DKO/DKO-L-90°

Passend für
  • Fettabscheider zum Erdeinbau
    • LipuMax-P-DM
    • LipuMax-P-DA
  • Stärkeabscheider FapuMax-P-DA zum Erdeinbau
  • LipuLift-P-DA/-DAP
Beschreibung
  • Zur Verbindung einer Hochdruckpumpe im Gebäude und Hochdruckreinigungskopf im Fettabscheider
  • Länge: 10 m
  • Gewicht: 10 kg

Waschschlauch 1 SN 10 - 150 DKO/DKO-L-90°

Passend für
  • Fettabscheider zum Erdeinbau
    • LipuMax-P-DM
    • LipuMax-P-DA
  • Stärkeabscheider FapuMax-P-DA zum Erdeinbau
  • LipuLift-P-DA/-DAP
Beschreibung
  • Zur Verbindung einer Hochdruckpumpe im Gebäude und Hochdruckreinigungskopf im Fettabscheider
  • Länge: 20 m
  • Gewicht: 10,3 kg

Waschschlauch 1 SN 10 - 150 DKO/DKO-L-90°

Passend für
  • Fettabscheider zum Erdeinbau
    • LipuMax-P-DM
    • LipuMax-P-DA
  • Stärkeabscheider FapuMax-P-DA zum Erdeinbau
  • LipuLift-P-DA/-DAP
Beschreibung
  • Zur Verbindung einer Hochdruckpumpe im Gebäude und Hochdruckreinigungskopf im Fettabscheider
  • Länge: 30 m
  • Gewicht: 19 kg

Kabeldurchführung DN 100

Passend für
  • LipuMax-P-B/D und LipuLift-P/PF-B/D (In Verbindung mit einer ACO Fettschichtmessung)
  • LipuMax-P/PH-B/D
  • Muli-Flex (Unterflurinstallation)
Beschreibung
  • Mit acht Wechseleinsätze (1x 5mm, 2x 7mm, 2x 10,5mm, 1x 14mm, 2x 16mm)
  • Dient zur einfachen und schnellen Abdichtung
  • Abdichtend gegen drückendes Wasser (ca. 0,5 bar)
  • Gewicht: 1 kg
