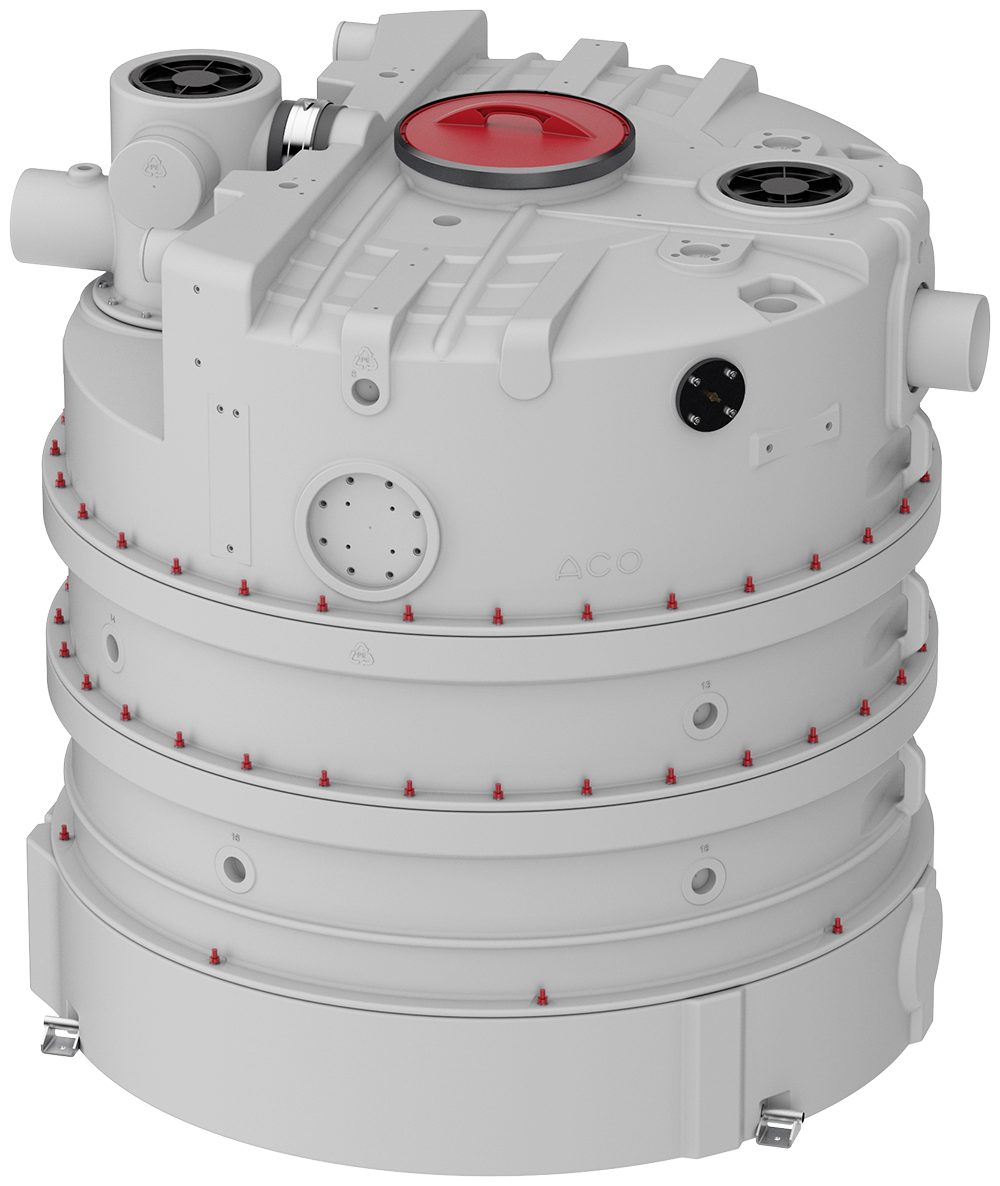

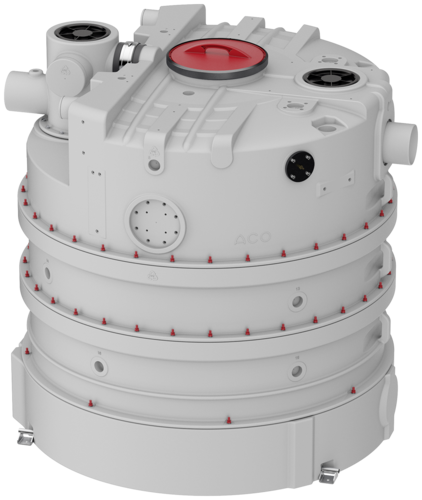

Fettabscheider LipuJet-P-RB Basisausführung
Produktvorteile
- Transport- und montagefreundliche Einbringung in Einzelsegmenten
- Geringes Gewicht dank Werkstoff Polyethylen
- Drehbare Zulaufgarnitur und streckbarer Geruchsverschluss bei Ausführung RM / RA
- Ausbaustufe 3 optional mit Entsorgungspumpe
- Zum Einbau in Räumen – frostfrei
- Geruchsdichte Wartungsöffnung (lichte Weite Ø 450 mm)
Produktinformationen
Fettabscheider gemäß ÖNORM EN 1825 und DIN 4040‑100 mit integriertem Schlammfang
Ausbaustufen:
RB*: Basisauführung (Entsorgung und Reinigung über Wartungsöffnungen)
RD*: mit Direktabsaugung (geruchfreie Entsorgung über Entsorgungsleitung, Reinigung über Wartungsöffnung)
RM: Ausbaustufe 2 mit Direktabsaugung und manueller Fülleinheit mit hydromechanischer Innenreinigung
RA: Ausbaustufe 3 mit Direktabsaugung, automatischer Fülleinheit und programmgesteuerter hydromechanischer Innenreinigung

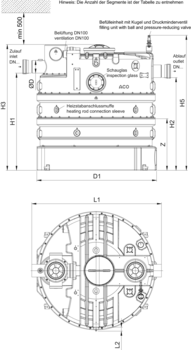

| Artikel-Nr. | Nenngröße | Abmessungen | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L1 | L2 | H1 | H2 | H3 | H5 | D | D1 | Z/Anzahl Segmente | ||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |||
| 3505.50.00 | NS 5,5 | 1790 | 65 | 1060 | 990 | 1500 | 1650 | 160 | 1620 | 3 |
| 3507.50.00 | NS 7 | 1790 | 65 | 1240 | 1170 | 1685 | 1830 | 160 | 1620 | 4 |
| 3508.50.00 | NS 8,5 | 1790 | 65 | 1420 | 1350 | 1865 | 2010 | 160 | 1620 | 4 |
| 3510.50.00 | NS 10 | 1790 | 65 | 1600 | 1530 | 2045 | 2190 | 160 | 1620 | 5 |
| 3515.50.00 | NS 15 | 2500 | 65 | 1535 | 1465 | 1990 | 2150 | 200 | 1890 | 4 |
| 3520.50.00 | NS 20 | 2500 | 65 | 1925 | 1855 | 2380 | 2540 | 200 | 1890 | 4 |
| 3525.50.00 | NS 22,5 | 2500 | 65 | 2305 | 2235 | 2760 | 2910 | 200 | 1890 | 5 |
Zulauf-/Absperrschieber DN 150
Passend für
- Abwasserhebeanlagen
- Fettabscheider aus Polyethylen
- Stärkeabscheider aus Polyethylen
- Vorbehälteranlagen Typ 7 bis 10
Beschreibung
- Aus PVC
- Beiderseits Steckmuffe 160 mm mit Lippendichtring
- Gesamtmaße: 226 x 510 mm (L x H)
- Max. Druck: 0,5 bar
- Gewicht: 7 kg
Zulauf-/Absperrschieber DN 200
Passend für
- Abwasserhebeanlage
- Muli-Star DDP 1/2
- Fettabscheider aus Polyethylen
- Ab NS 15
Beschreibung
- Aus PVC
- Beiderseits Steckmuffe 200 mm mit Lippendichtring
- Gesamtmaße: 264 x 637 mm (L x H)
- Max. Druck: 0,5 bar
- Gewicht: 8,4 kg
Probenahmetopf DN 150
Passend für
- Fettabscheider LipuJet-P/LipuSmart-P
- NS 5,5 – 10
- Stärkeabscheider FapuJet-P-OAP
- NS 2
Beschreibung
- Zum Einbau in waagerechte Rohrleitungen DN 150 nach Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 10,1 kg
Probenahmetopf DN 200
Passend für
- Fettabscheider LipuJet-P
- NS 15 – 22,5
Beschreibung
- Zum Einbau in waagerechte Rohrleitungen DN 200 nach Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 10,3 kg
Probenahmetopf DN 150
Passend für
- Fettabscheider LipuJet-P/LipuSmart-P
- NS 5,5 – 10
- Stärkeabscheider FapuJet-P-OAP
- NS 2
Beschreibung
- Zum Einbau in senkrechte Rohrleitung DN 150 nach Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 10,1 kg
Probenahmetopf DN 200
Passend für
- Fettabscheider LipuJet-P
- NS 15 – 22,5
Beschreibung
- Zum Einbau in senkrechte Rohrleitung DN 200 nach Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 10,2 kg
Fettschichtdicken-Messgerät
Passend für
- LipuJet-P
- Oval NS 1 – 10
- Rund NS 2 – 22,5
- LipuJet-S
- Oval NS 1 – 10
- Rund NS 2 – 20
- LipuSmart-P
- Oval NS 1 – 10
Beschreibung
- Zur elektronischen Messung der Fettschicht
- Geeignet für flüssige und/oder aushärtende Fette
- Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 3 m
- Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (80%) u. der Vorwarnung des Vollzustandes (50%)
- Mit optischer Anzeige des Füllstandes
- Mit beheiztem Sondenstab zur Erhöhung der Betriebssicherheit
- Betriebsspannung: 230VAC/5 VA
- Schutzklasse: IP 54
- Leistung: ca. 12W
- Gewicht: 2,8 kg
Grobfang DN 150
Passend für
- Fettabscheider LipuJet-P/LipuSmart-P
- NS 5,5 – 10
- Stärkeabscheider FapuJet-P-OAP
- NS 2
Beschreibung
- Zum Einbau in waagerechte Rohrleitungen DN 150 vor Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 12,6 kg
Grobfang DN 200
Passend für
- Fettabscheider LipuJet-P
- NS 15 – 22,5
Beschreibung
- Zum Einbau in waagerechte Rohrleitungen DN 200 vor Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 9,9 kg
Heizstab
Passend für
- Fettabscheider
Beschreibung
- Zur Verflüssigung der Fettschicht
- Inkl. Steuerung
- Elektroanschluss
- 400 V/50 Hz/16 A/6,0 kW
- Gewicht: 15 kg
Absperrschieber
Passend für
- Fettabscheider zur Freiaufstellung
- Stärkeabscheider zur Freiaufstellung
Beschreibung
- Aus Gusseisen
- Schieberplatte, Spindel aus Edelstahl, Werkstoff 1.4301
- DN 150
- Baulänge (L): 60 mm
- Spindelweg (H1 – H2): 478 – 639 mm
- Durchmesser Handrad: 200 mm
- Gewicht: 29,4 kg
Absperrschieber
Passend für
- Fettabscheider zur Freiaufstellung
- NS 15–20
Beschreibung
- Aus Gusseisen
- Schieberplatte, Spindel aus Edelstahl, Werkstoff 1.4301
- DN 200
- Baulänge (L): 60 mm
- Spindelweg (H1 – H2): 542 – 743 mm
- Durchmesser Handrad: 250 mm
- Gewicht: 36 kg
Flanschanschlussteil
Passend für
- Absperrschieber DN 150
- 7604.00.12
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Dichtung: NBR
- Zwei Stück erforderlich
- DN 150
- Baulänge (L): 75 mm
- Gewicht: 10 kg
Flanschanschlussteil
Passend für
- Absperrschieber DN 200
- 7610.00.12
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Dichtung: NBR
- Zwei Stück erforderlich
- DN 200
- Baulänge (L): 120 mm
- Gewicht: 12,9 kg
Fettschichtdicken-Messgerät Multi Control
Passend für
- LipuJet-P
- Oval NS 1 – NS 30
- Rund NS 2 – NS 20
- LipuJet-S
- Oval NS 1 – NS 10
- Rund NS 2 – NS 20
- LipuSmart-P
- Oval NS 1 – 10
Beschreibung
- Zur Ermittlung des Entsorgungsintervalls von Fettabscheidern
- Geeignet für flüssige und/oder aushärtende Fette
- Mit Farb-Touchpanel
- Integrierte SD-Karte zur Aufzeichnung des Messverlaufs
- Mit beheiztem Sondenstab (Temperatur einstellbar)
- Drei potentialfreie Kontakte zur Ausgabe von Voralarm, Vollalarm und Störungen
- Messstab mit Einstellskala
- Betriebsspannung: 100‑240 V bei AC
- Schutzklasse: IP 54
- Leistung: ca. 43 W
- Gewicht: 2,7 kg
Schauglas
Passend für
- LipuJet-P-RB /-RD
Beschreibung
- Mit Scheibenwischer
- Zum Einbau am Behälter
- Gewicht: 2,1 kg

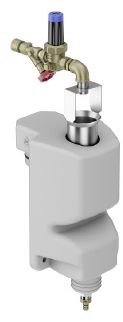

Fülleinheit
Passend für
- LipuJet-P-RB /-RD
Beschreibung
- Komponenten mit DVGW und KIWA Zulassungen für manuelle Wiederbefüllung:
- Freistromventil
- Druckminderer mit Schmutzfänger
- Geruchverschluss
- Gewicht: 4,7 kg
