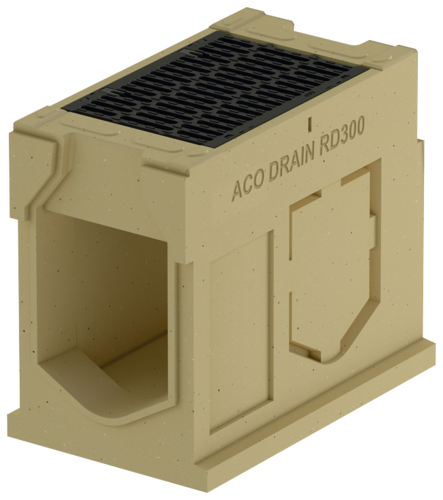

Revisionselement, 750 mm für ACO DRAIN® Monoblock RD 300 V

Produktvorteile

  • Schwerlastrinne für höchste Beanspruchung (Industrieflächen, Autobahnen, Logistikzentren)
  • Rinnenkörper in monolithischer Bauweise ohne Klebefuge, natur
  • Für Querentwässerung stark befahrener Straßen, Industrieflächen und Bahnübergänge

Produktinformationen

  • Rinnensystem gemäß ÖNORM EN 1433
  • Nennweite 300 mm
  • Belastungsklasse F 9001)
  • Mit ACO DRAIN® Sicherheitsfalz (SF) für flüssigkeitsdichte Verlegung
  • Mit V-Querschnitt
  • Aus Polymerbeton
  • Wahlweise mit ausschlagbarer Vorformung für senkrechten Rohranschluss DN/OD 315
  • Mit Stegrost aus Gusseisen EN-GJS
  • Mit seitlichen Vorformungen für Eck-, T- und Kreuzverbindungen

Infobox

Fragen Sie uns!

Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?

Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.

AbmessungenFließquerschnittTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe
[mm][mm][mm][cm²/m][kg]
750400645935RD 300 0.1219,0010803

Stirnwand für Rinnenanfang

Passend für
  • RD 300
Beschreibung
  • Aus Polymerbeton (natur)
  • Baulänge 86 mm
  • Gewicht: 31,2 kg

Stirnwand für Rinnenende

Passend für
  • RD 300
Beschreibung
  • Aus Polymerbeton (natur)
  • Baulänge 100 mm
  • Gewicht: 38,8 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • RD 300
Beschreibung
  • Aus Polymerbeton (natur)
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 315 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Baulänge 70 mm
  • Gewicht: 29,5 kg

Stirnwand für Rinnenende (PE-HD Rohrstutzen)

Passend für
  • RD 300
Beschreibung
  • Aus Polymerbeton (natur)
  • Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 315 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
  • Baulänge 130 mm
  • Gewicht: 34,5 kg

Adapter für Fließrichtungswechsel

Passend für
  • RD 300
Beschreibung
  • Aus Polymerbeton (natur)
  • Baulänge: 110 mm
  • Gewicht: 34 kg

Adapter zum flüssigkeitsdichten Anschluss seitlich am Revisionselement

Passend für
  • RD 300
Beschreibung
  • Aus Polymerbeton (natur)
  • Baulänge: 100 mm
  • Gewicht: 29,2 kg

Rosthaken

Passend für
  • Abdeckroste
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
  • Stahl verzinkt
  • Gewicht: 0,3 kg

Bandschlinge, 2,0 m

Passend für
  • Monoblock Rinnenkörper
    • Baulänge 2,0 m
    • Typ RD 200 V/RD 300
Beschreibung
  • Zum sicheren Heben/Bewegen
  • 2 Stück erforderlich
  • Nutzlänge: 2,0 m
  • Nenntragfähigkeit doppelt (WLL) = 1.000 Kg
  • Gewicht: 1 kg
