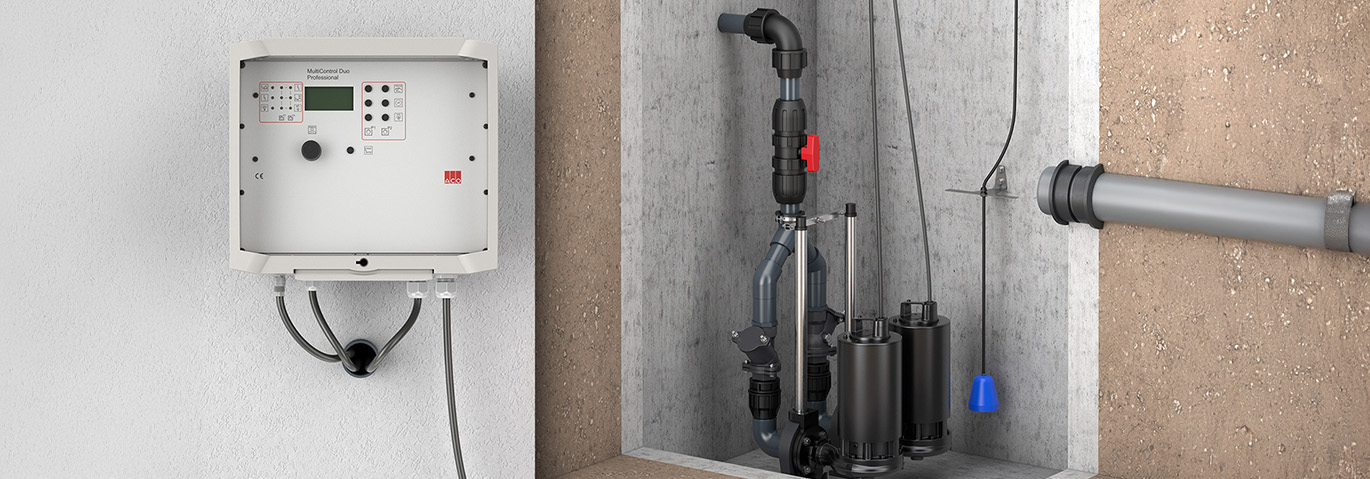

Pumpstationen sind die ideale Lösung für größere Gebäudekomplexe, Freiflächen sowie öffentliche und industrielle Gebäude, wo in der Regel hohe Mengen an Abwasser transportiert werden müssen. Pumpstationen sind zum Erdeinbau vorgesehen und benötigen daher entsprechenden Platz im Außenbereich des Gebäudes. Eine entsprechende Verrohrung ist zu beachten. Dies bietet jedoch auch Vorteile: Es entsteht keine Geräuschbelastung im Haus und es besteht keine Gefahr durch eine Leckage am Behälter im Gebäude.
Bei der Platzierung des ACO Powerlift Pumpenset´s im bauseitigen Schacht, sollte ein empfohlener Einbauraum sichergestellt werden. Die verschiedenen Pumpenabmaße, Schachtlängen und Höhen sowie der dafür vorgesehene Einbauraum zeigt folgende Übersicht. Die Darstellungen stehen als PDF oder DXF Datei zur Verfügung.
ACO Pumpenset Powerlift-P mono/duo
Die Zusammenstellung von individuellen Pumpensets in nur vier Schritten
Das modulare Baukastensystem der ACO Pumpensets erlaubt eine flexible Kombination verschiedener Druckleitungssets, Pumpen und Schaltgeräte. Dadurch lässt sich für nahezu jeden Anwendungsfall die optimale Lösung schnell projektieren. Ist eine weitergehende Signalweiterleitung bei Anlagenstörung gewünscht, können die Schaltgeräte der Pumptechnik optional mit weiteren Warneinrichtungen kombiniert werden. Durch die Verbindung mit einer Alarmanlage mit GSM-Modul ist sogar eine Weiterleitung der Alarm-Meldung über eine SMS-Nachricht auf Mobiltelefone möglich.

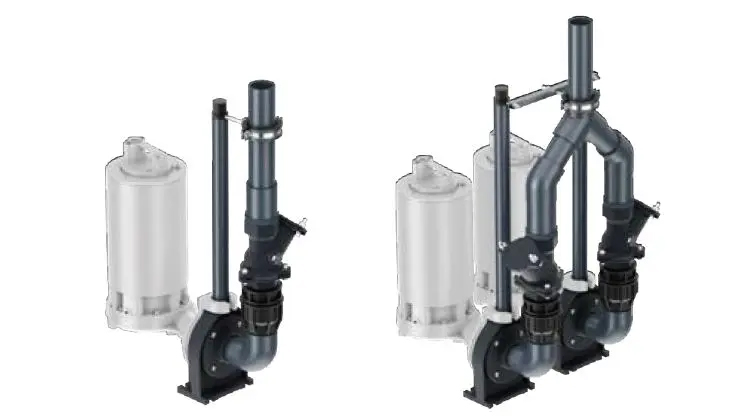

(1) Auswahl des Installationssets
Das Hauptauswahlkriterium für das Montageset stellt der gewünschte Druckleitungsanschluss dar; dieser ist entweder für Druckleitungen DN 50 oder DN 100 wählbar.
Abhängig von der gewünschten Pumpenanzahl können die Installationssets für Einzel- oder Doppelpumpsysteme gewählt werden.

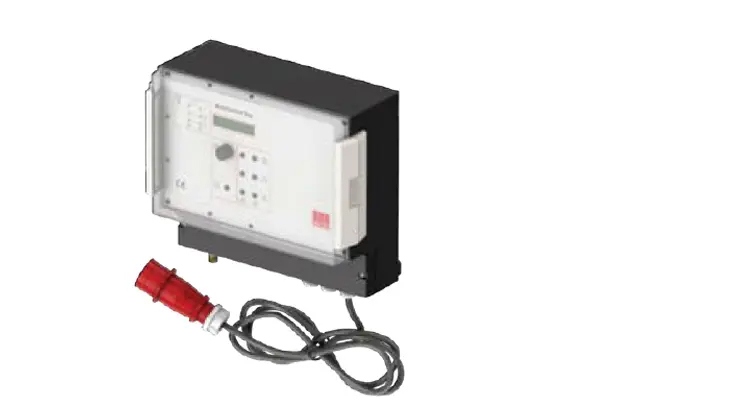

(3) Auswahl der Steuerung
Zum Betrieb der Pumpen wird das bewährte Schaltgerät ACO MultiControl verwendet. Diese Schaltgeräte können werksseitig bereits mit einer Staudruckglocke mit zehn Meter langen Pneumatik-Schläuchen zur Ansteuerung der Pumptechnik ausgestattet werden. Es ist natürlich auch möglich, eine Aktivierung der Pumptechnik über den von ACO Haustechnik erhältlichen Druckaufnehmer über ein Elektrokabel durchzuführen.

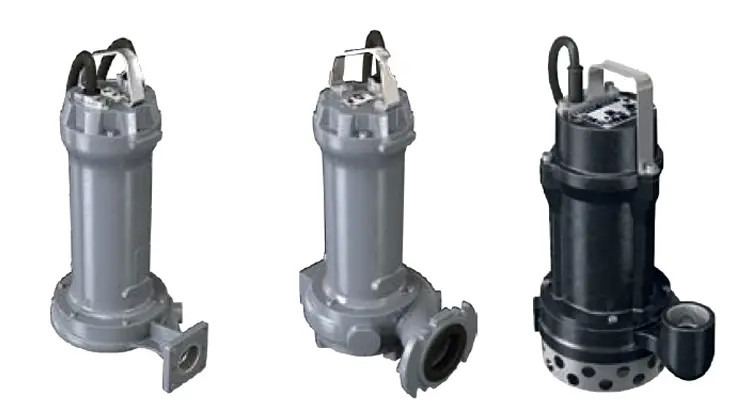

(2) Auswahl der Pumpen
Die auf die Installationssets abgestimmten Tauchpumpen sind je nach Pumpentyp für Regenwasser, Grauwasser oder Schwarzwasser geeignet. Die verschiedenen Pumpen sind selbstverständlich auch für verschiedene maximale Förderhöhen/Volumenströme verfügbar.

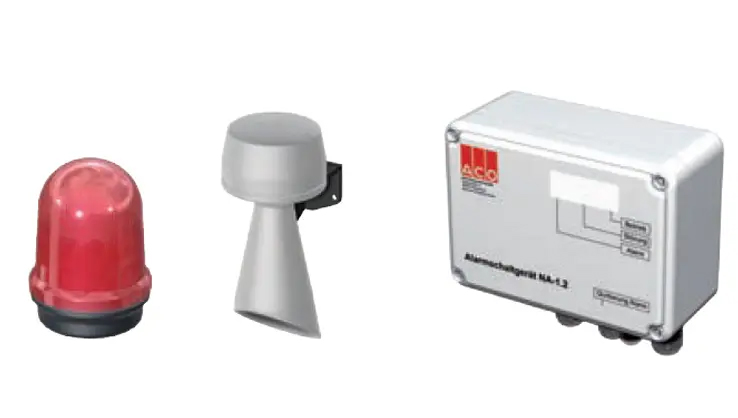

(4) Auswahl von optionalen Signalanlagen
Alle ACO MultiControl Schaltgeräte sind selbstverständlich mit weiteren Signalanlagen kombinierbar; daher befinden sich neben Blitzleuchten auch Signalhupen und weitere externe Signalanlagen im Lieferprogramm, die kompatible mit allen MultiControl Schaltgeräten sind.

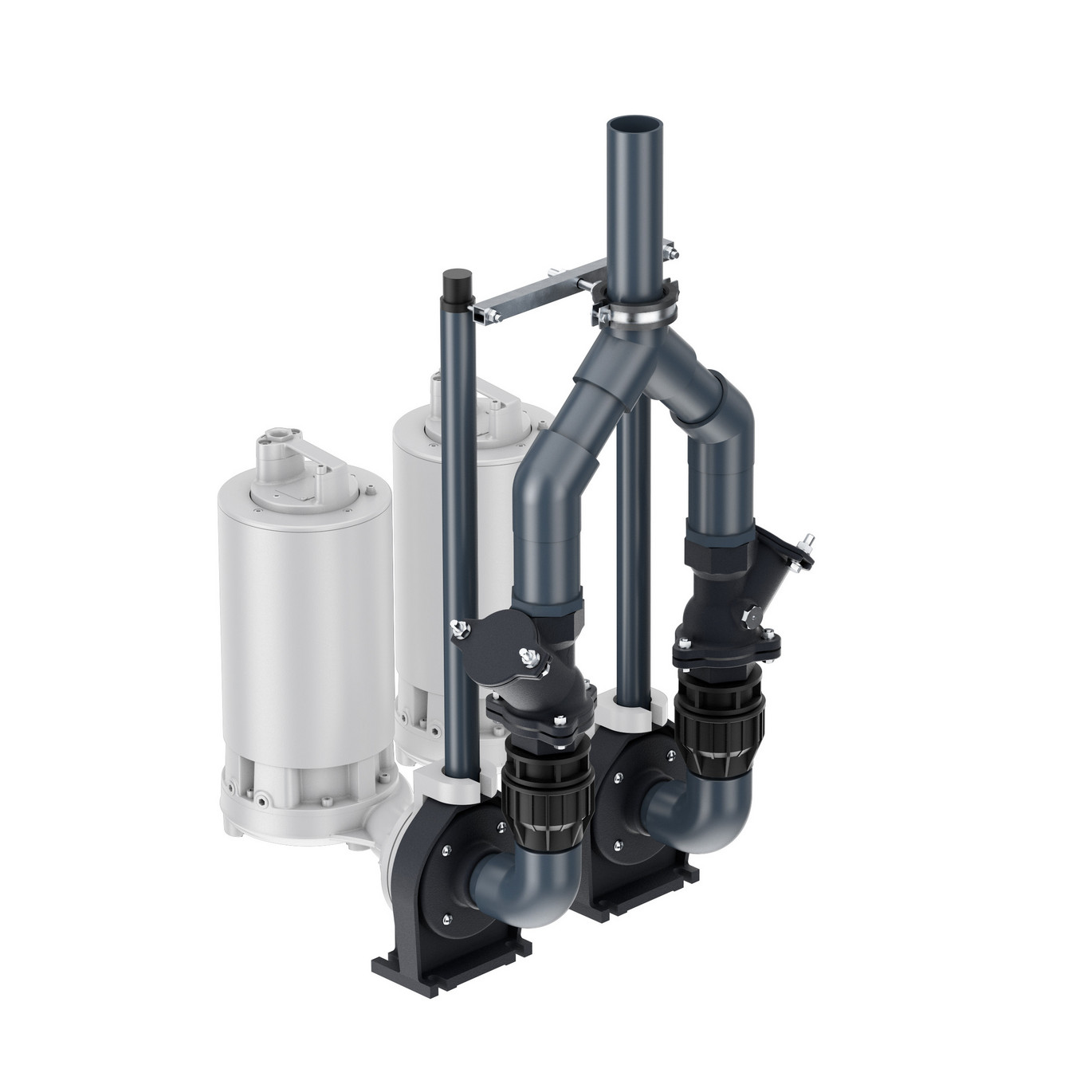

Powerlift Pumpenset DN 50
- Mono/Duo
- Druckleitung und Kugelhahn aus PVC-U
- Rückflussverhinderer aus Guss
- Druckleitungsanschluß DN 50 (OD = 63 mm) mit Klemmverschraubung (DN 70 oder DN 80 als Zubehör)
- Wahlweise horizontaler oder vertikaler Druckabgang (im Lieferumfang)
- Minimalste Aufstellfläche: 800 x 800 mm ∅1000

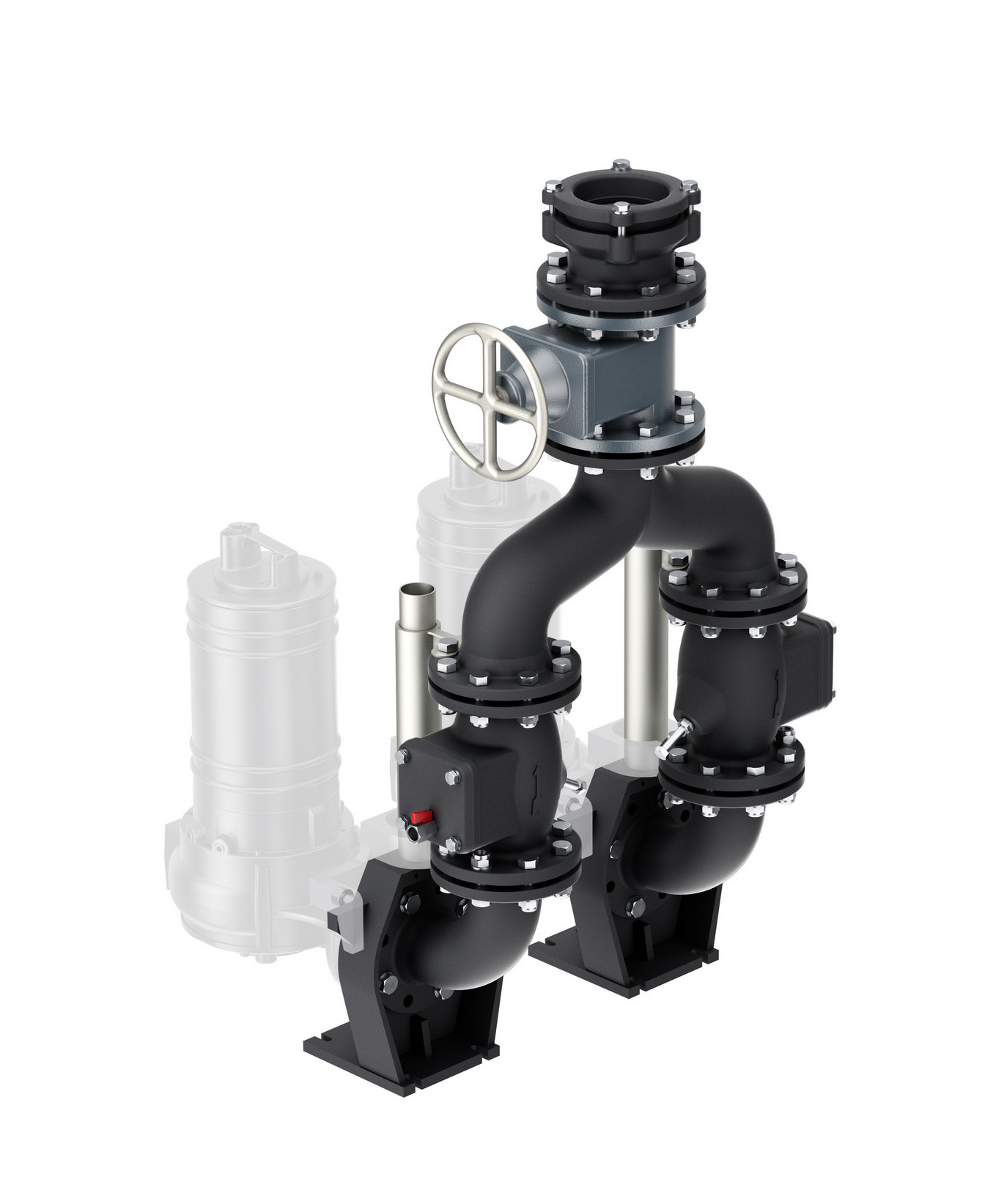

Powerlift Pumpenset DN 100
- Mono/Duo
- Rückflussverhinderer, Hosenrohr, Schieber und Übergänge aus Guss
- Spezial- Befestigungsstück DN 100 zum Anschluß der Druckleitung mit 108 – 114,3 mm Rohraußendurchmesser (optional 88 – 90 mm)
- Vertikaler Druckabgang
- Minimalste Aufstellfläche: eckig – 1000x1000 mm/rund - siehe PDF "Einbausituationen im Schacht" im Downloadbereich
