Das Schwammstadt-Prinzip für Bäume

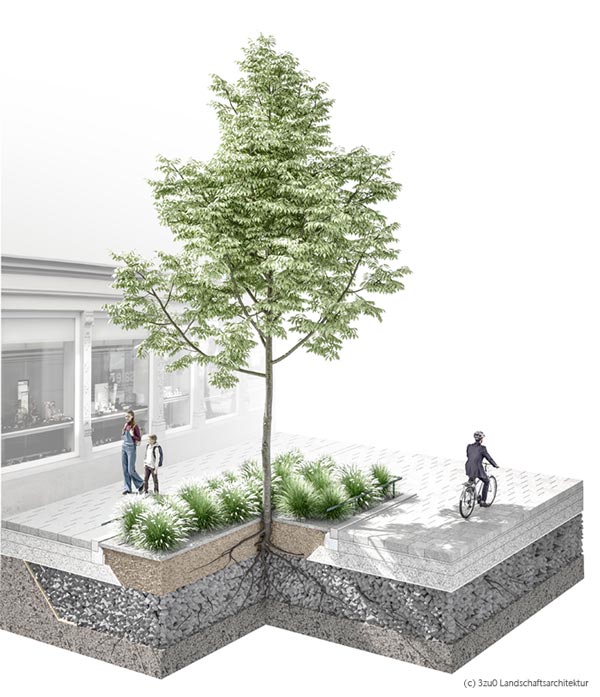

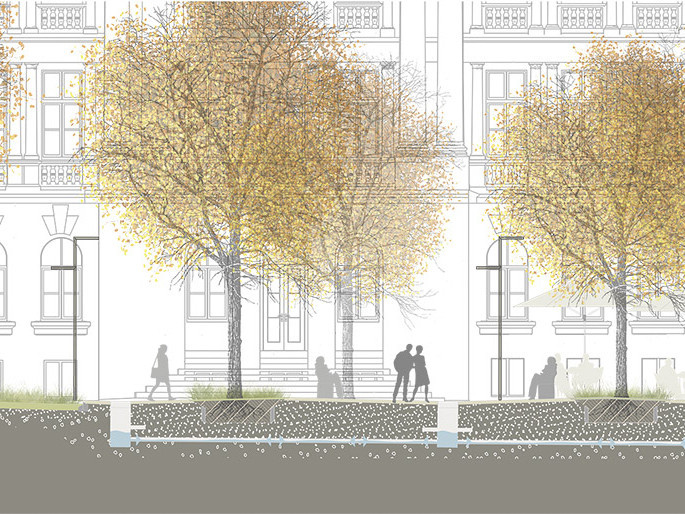

Das Schwammstadt-Prinzip für Bäume ist eine innovative Bauweise, die Stadtbäumen das Überleben im Straßenraum sichert. Ursprünglich in Skandinavien entwickelt, ermöglicht das Prinzip die gesunde Entwicklung großkroniger Bäume in urbanen Räumen und schafft zugleich unterirdischen Retentionsraum für Niederschlagswässer. Mithilfe des Schwammstadt-Prinzips kann sich das Wurzelwerk von Bäumen unter befestigten Flächen wie Gehwegen, Parkplätzen und Straßen ausbreiten, ohne Schäden zu verursachen. Die Struktur des Straßenunterbaus muss dabei sowohl den technischen Anforderungen des Straßenbaus als auch den biologischen Ansprüchen von Bäumen gerecht werden.

Die Lösung

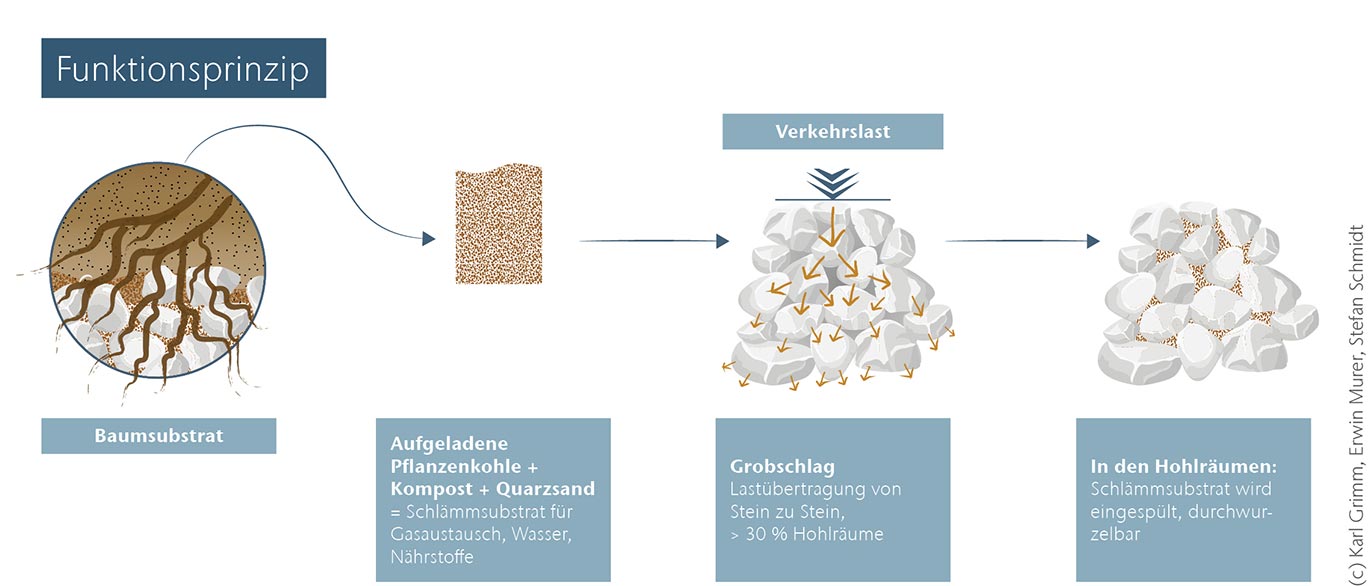

Ein grobes Steinskelett gewährleistet den notwendigen Lastabtrag. Mit feinporenreichem Substrat gefüllte Hohlräume zwischen den Steinen des Unterbaus versorgen die Bäume selbst in Trockenperioden mit Wasser. Ein positiver Nebeneff ekt ist, dass im Wurzelwerk und im umliegenden Erdreich große Wassermengen gespeichert werden können.

Das System von ACO

Als Experte für Regenwassermanagement und Partner des Arbeitskreises Schwammstadt haben wir eine ebenso effektive wie leicht umsetzbare technische Lösung entwickelt, mit der belastetes Niederschlagswasser gereinigt und in unbedenklichem Zustand an den Boden abgegeben werden kann.

Der Straßenablauf ACO Combipoint wurde um zusätzliche Schwammstadtbauteile erweitert und kann nun projektspezifisch für die unterschiedlichen Schwammstadtlösungen eingesetzt werden.

ACO Schwammstadt Funktionsprinzip

Durchdachte Regenwassernutzung

Statt wie bisher Niederschläge und Starkregenwässer auf schnellstem Weg abzuleiten, werden sie dem Wurzelbereich von Straßenbäumen zugeführt.

Ziel ist es, so viel Regenwasser wie möglich einzuleiten, um den Baum auch über längere Trockenperioden mit Feuchtigkeit zu versorgen, ohne zusätzlich manuell bewässern zu müssen.

ACO Schwammstadt Funktionsprinzipien Rendering

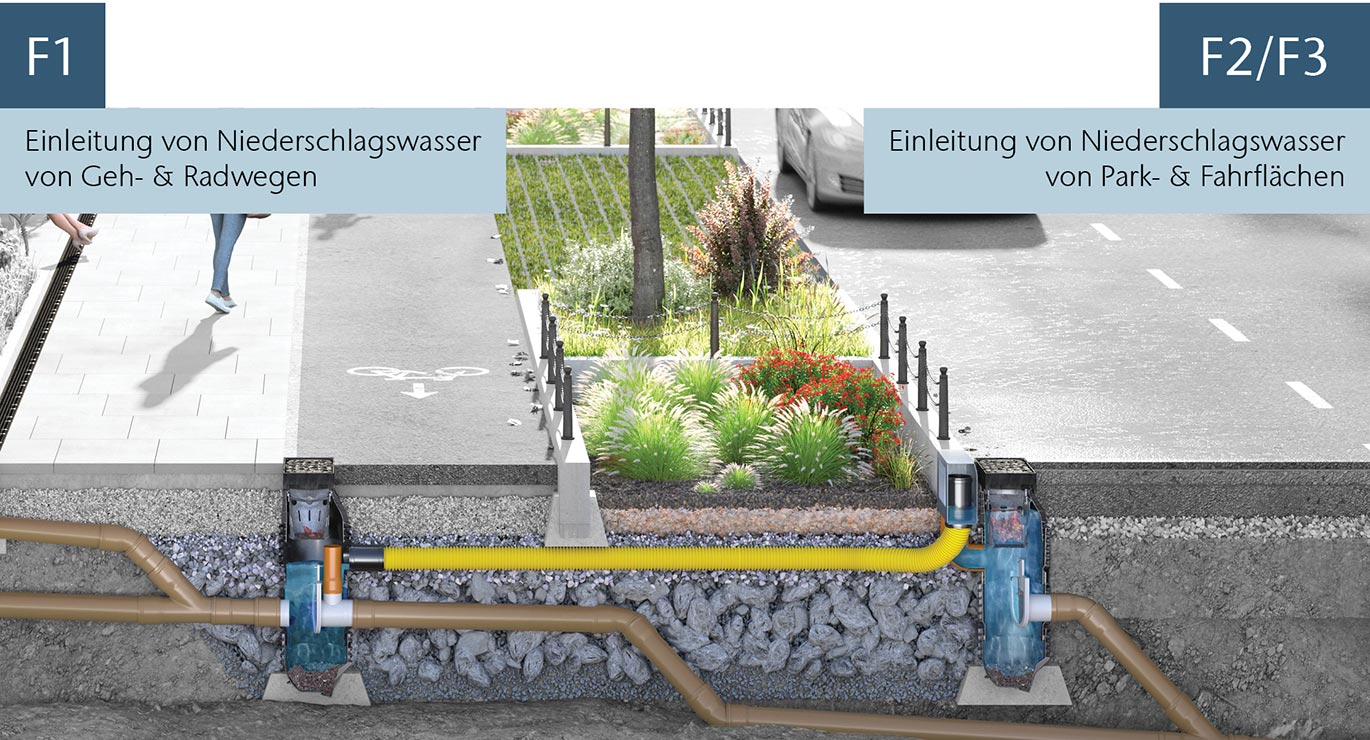

Baukastensystem für Flächentyp F1

Direktes Einleiten von Niederschlagswasser von Geh- & Radwegen in den Schwammstadtkörper (Flächentyp F1 nach ÖWAV RB45)

ACO Baukasten Funktionsprinzip Flächentypo F2 und F3

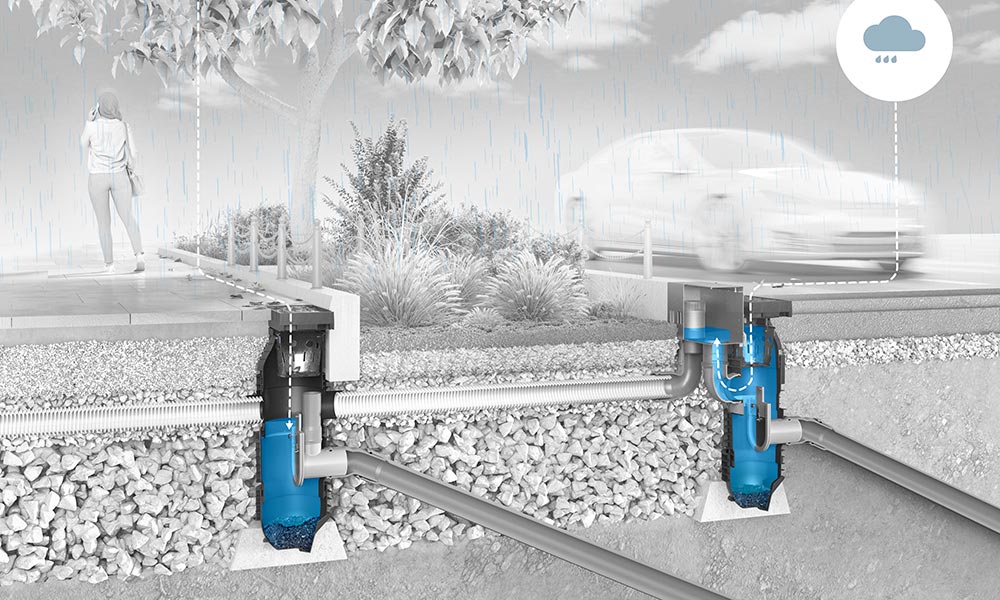

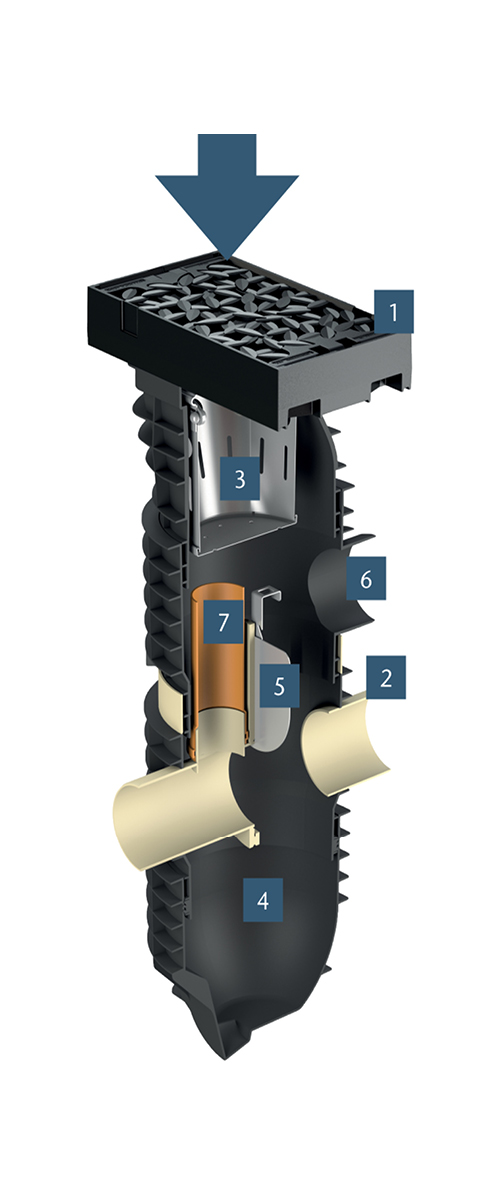

Anfallendes Regenwasser wird punktuell entweder über das Schwammstadt Einlaufgitter (1) oder den zusätzlichen Einlaufstutzen (2) in den Straßenablauf geleitet.

Die erste Grobreinigung passiert im eingesetzten Laubfangkorb (3). Danach steigt das Wasser im dichten Schachtbauwerk an und Feinteile können sich im untersten Nassschlammbecken (4) absetzen.

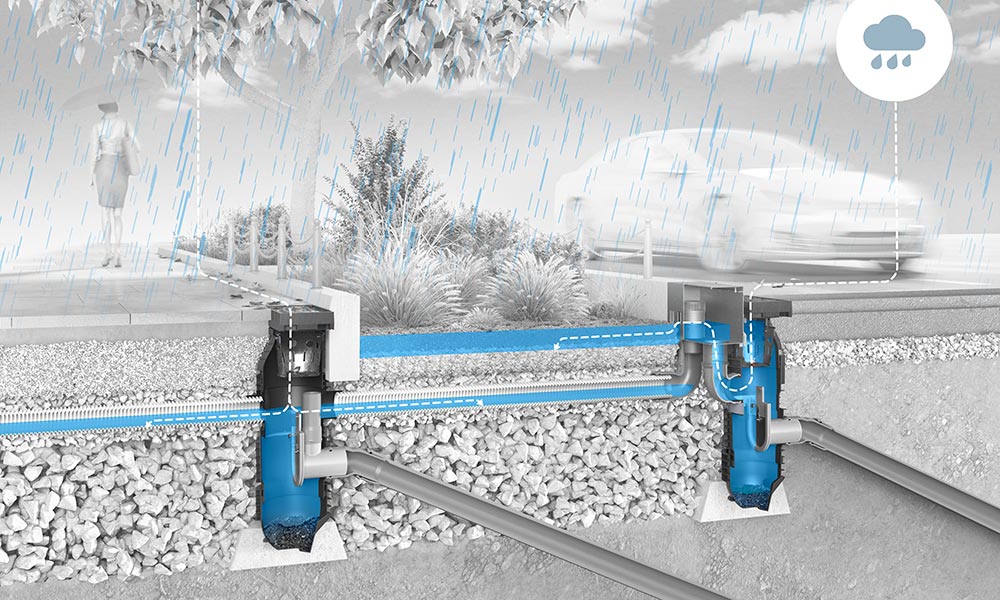

Im Sommerbetrieb ist der integrierte Trennschieber (5) für den Anschluss an den Kanal geschlossen. Das Regenwasser steigt bis zum Sickerrohranschluss (6) an und gelangt von dort in die Verteilschicht der Schwammstadt.

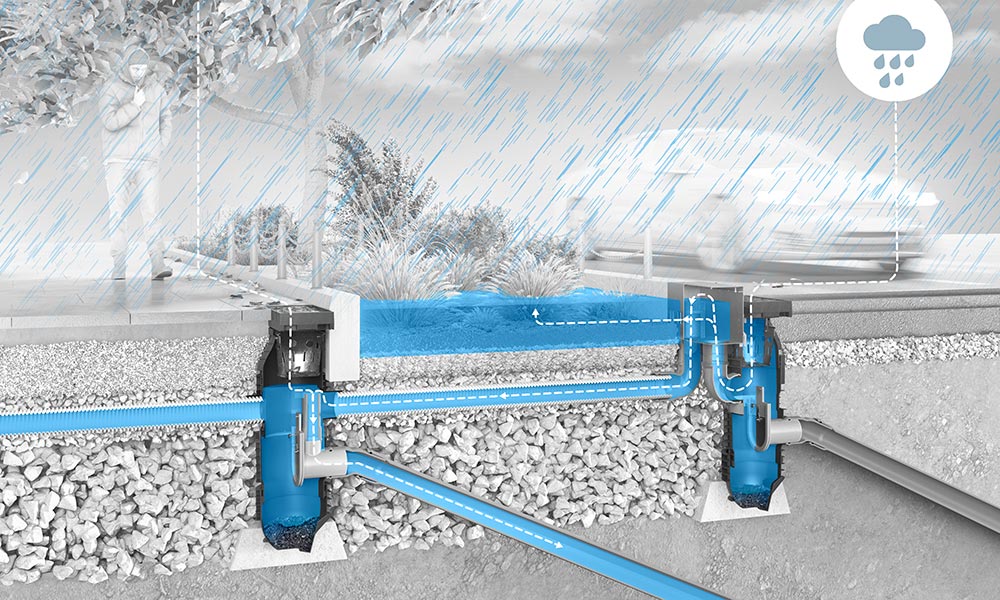

Ist die Schwammstadt gesättigt und es kommt zu einem Rückstau in den Straßenablauf, verhindert der Überlaufstutzen (7), dass es zurück auf die Oberfläche staut – der Bypass leitet direkt in den Kanal. Im Spätherbst und Frühjahr sollte der Laubfang als auch der Nassschlamm gereinigt und abgesaugt werden.

Baukastensystem für Flächentyp F2 & F3

Oberflächliches Einleiten von Niederschlagswasser über Tiefbeete (Bodenfilter) für Park- & Fahrflächen in Kombination mit der ACO Schwammstadt-Auslaufbox (Flächentyp F2 & F3 nach ÖWAV RB45)
Produkt Funktionsprinzip F1

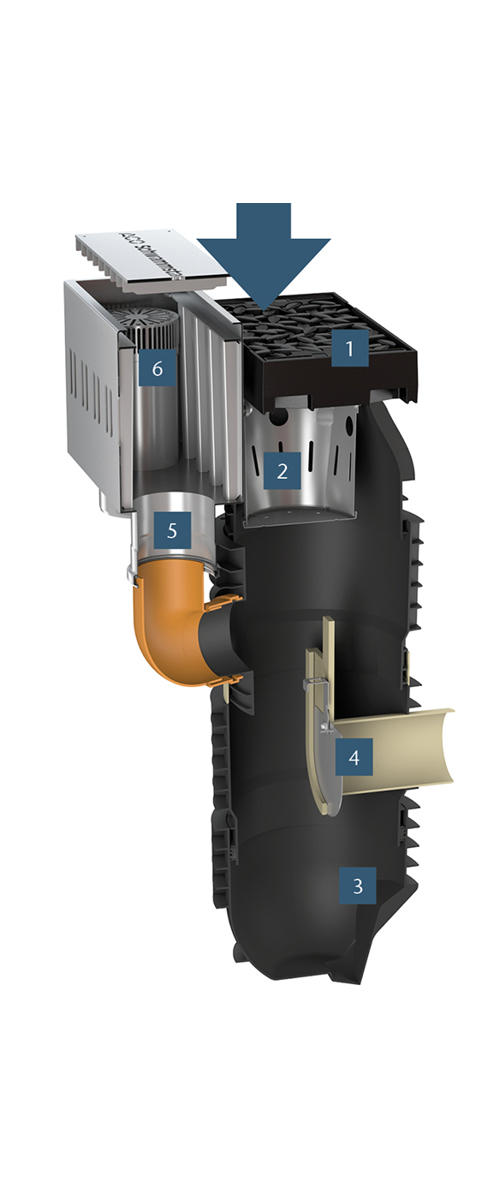

Anfallendes, verunreinigtes Regenwasser wird punktuell über das Schwammstadt Einlaufgitter (1) in den Combipoint Straßenablauf geleitet. Die erste Grobreinigung passiert im eingesetzten Laubfangkorb (2). Danach steigt das Wasser im dichten Schachtbauwerk an und Feinteile können sich im untersten Nassschlammbecken (3) absetzen. Im Sommerbetrieb ist der integrierte Trennschieber (4) für den Anschluss an den Kanal geschlossen, das Regenwasser steigt an und gelangt über die angeschlossene ACO Auslaufbox (5) durch die Auslaufschlitze in das angrenzende Tiefbeet.

Über die dort verbaute 30 cm Bodenpassage wird das Straßenwasser gereinigt und gelangt in den Schwammstadtkörper. Kommt es durch einsetzenden Starkregen und steigenden Pegel im Tiefbeet zu einem Überstau, schlägt der integrierte Bypass (6) in der Auslaufbox an und leitet das Regenwasser über Sickerrohre direkt in den Schwammstadtkörper. Wichtig dabei ist, dass die erste grobe Verunreinigung (First Flush) immer über die Bodenpassage geht.

Im Spätherbst und Frühjahr sollte der Laubfang als auch der Nassschlamm gereinigt und abgesaugt werden.

Funktion des ACO Schwammstadt Baukastensystems

ACO Österreich Schwammstadt Abbildung 1
ACO Österreich Schwammstadt Baukastenprinzip Abbildung 2
ACO Österreich Schwammstadt Funktion Abbildung 3

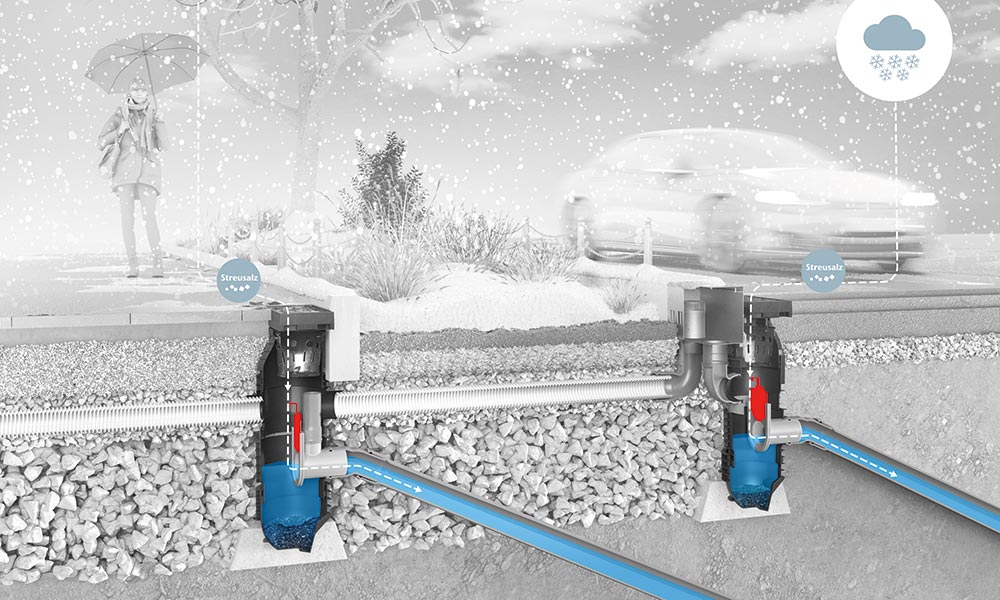

ACO Österreich Schwammstadt Funktion Abbildung 4

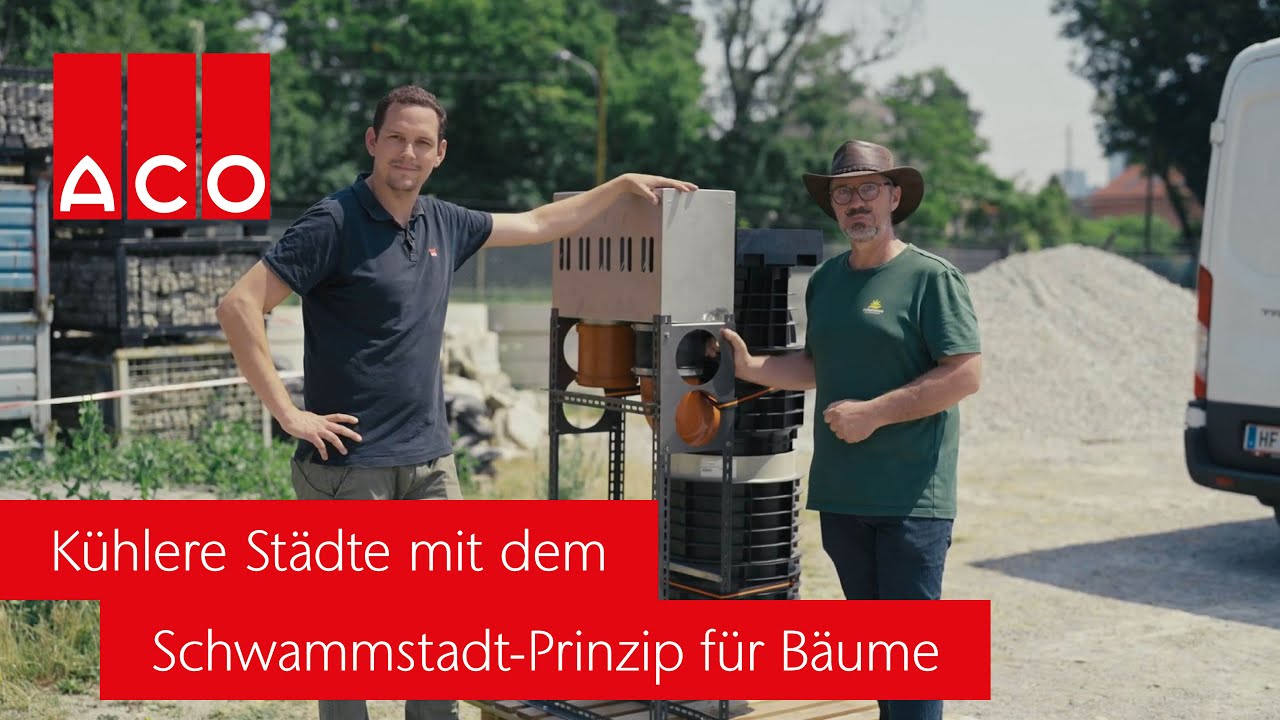

Neu definiert: ACO Combipoint

Aus dem bekannten ACO Combipoint Straßenablauf wird das ACO Schwammstadt Baukastensystem.

Die Kombination aus bestehenden Bauteilen mit den bekannten Vorteilen wie Dichtheit, Höhenverstellbarkeit und Flexibilität mit den neu entwickelten Schwammstadt Systembauteilen ergibt ein flexibles Baukastensystem.

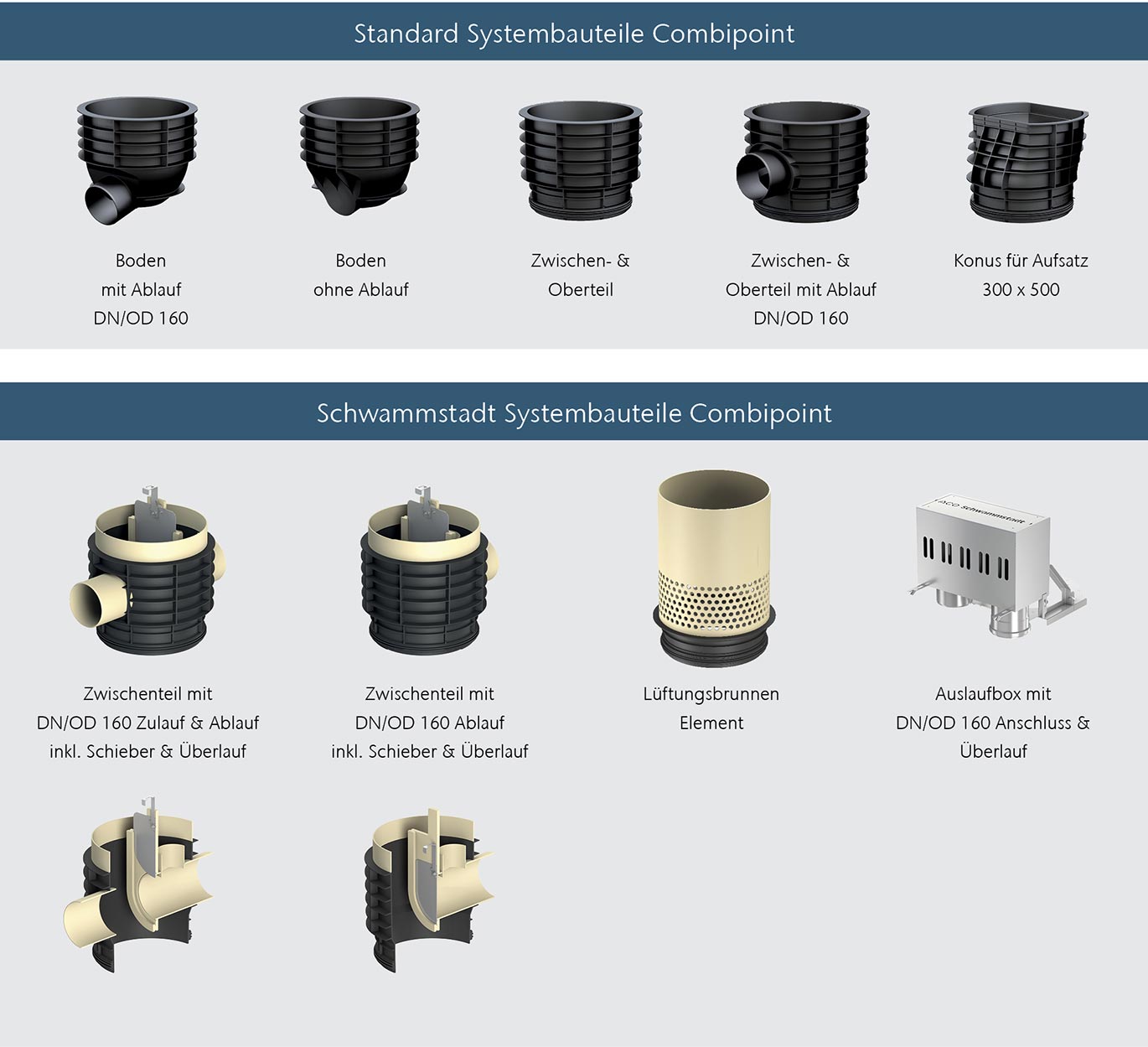

ACO Schwammstadt Combipoint Übersicht

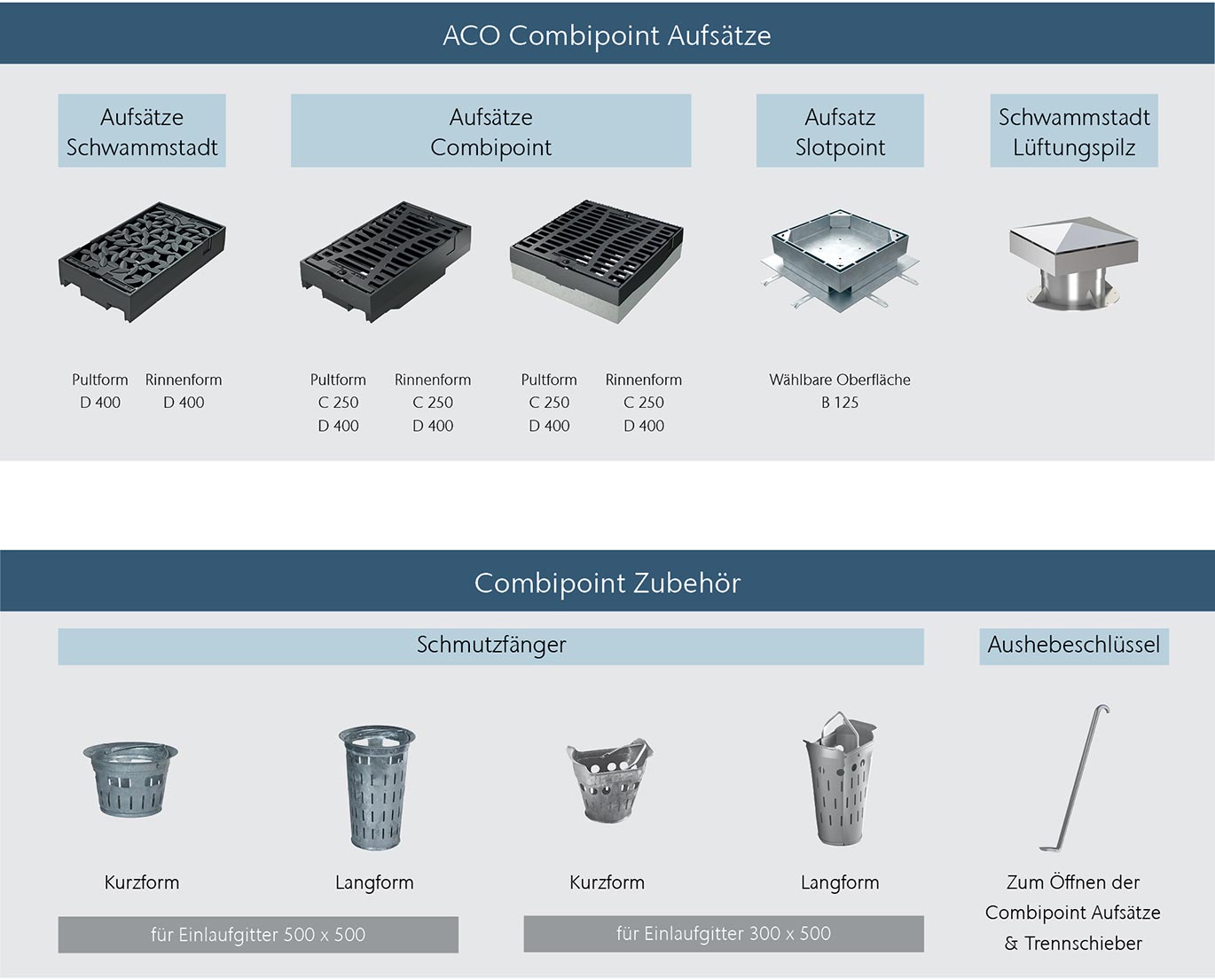

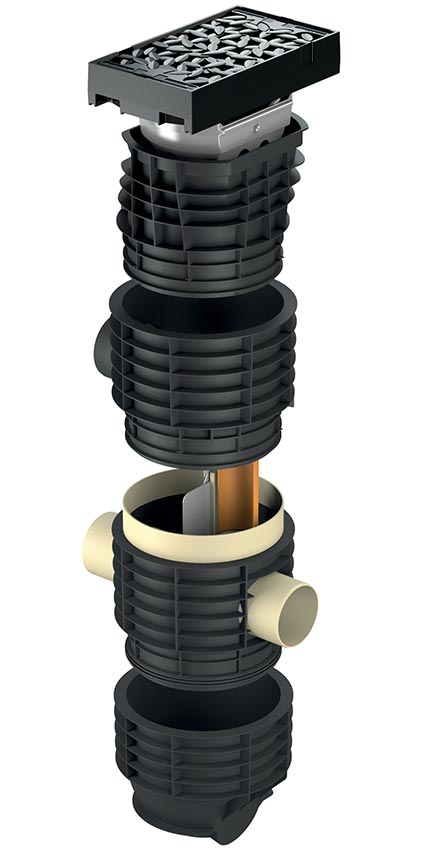

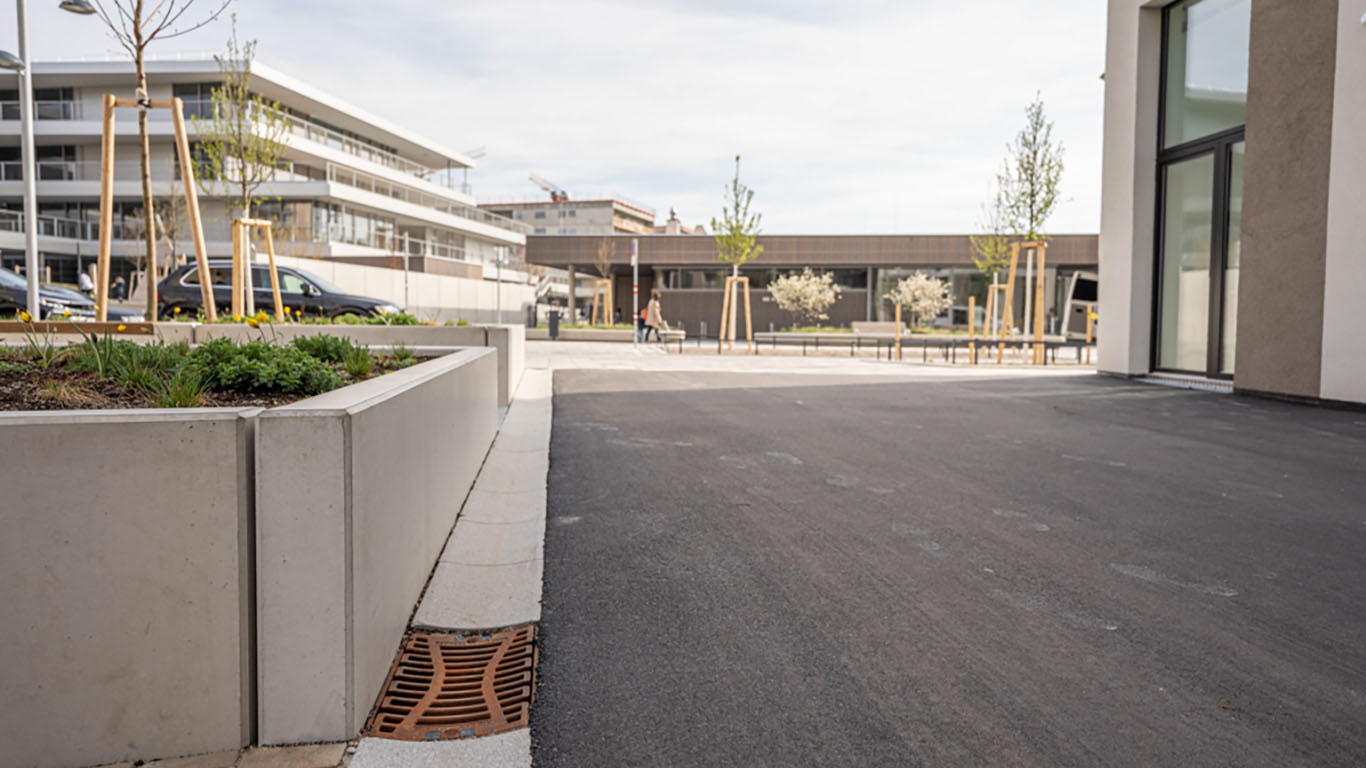

ACO Combipoint Aufsätze passend für alle Anwendungen

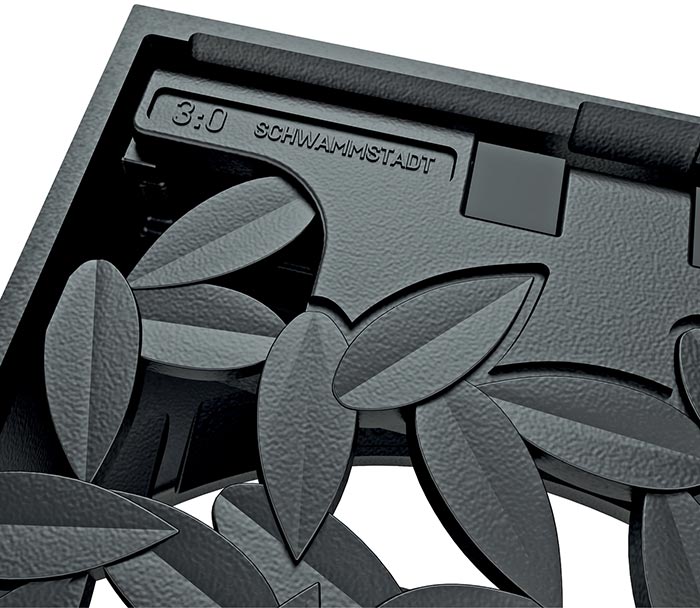

Einlaufgitter und Aufsätze für nahezu alle Anwendungen, durch die spezielle Schlitzgeometrie auch für Bereiche mit Fußgängerverkehr geeignet. Das multifunktionale, schmutzunempfindliche und bruchsichere Doppelscharnier ermöglicht einfaches, schnelles Öffnen durch beidseitiges Aufklappen des Rosts um ca. 110 Grad.

Der Einbau kann deshalb unabhängig von Fahrtrichtung und Gefällestrecken erfolgen, wodurch Einbaufehler vermieden werden. Zusätzlich ist der Rost durch senkrechtes Abheben komplett herausnehmbar.

Aufsatzstücke Combipoint Übersicht

Lebensraum Baum: Schützen und Gestalten | Systeme für den Baumschutz

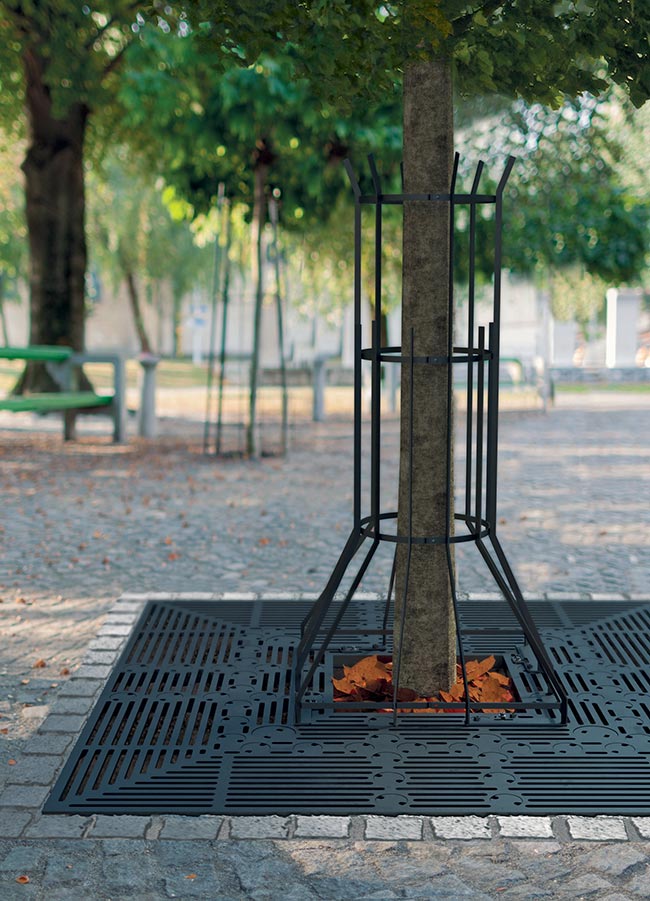

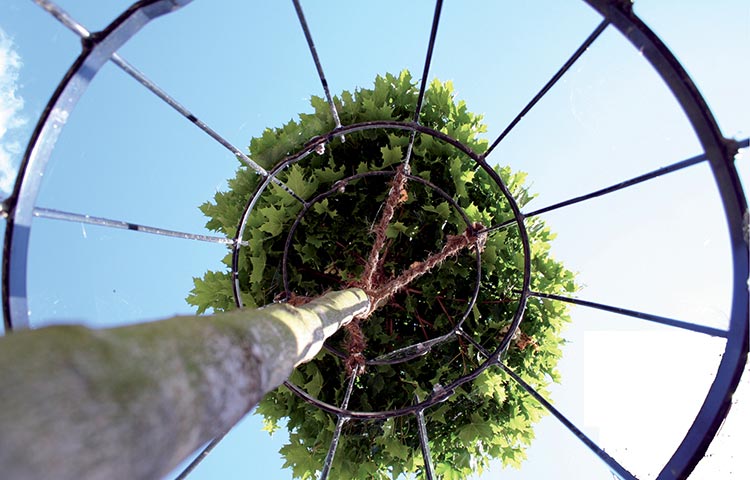

ACO Baumschutzgitter schützen den Baumstamm vor Beschädigungen, beispielsweise durch versehentliches Anfahren oder das Abstellen von Fahrrädern, und sichern so das Überleben des Baums.

Der empfindliche Wurzel- und Stammbereich von Bäumen sollte gut geschützt werden. Das ACO Baumschutzsystem sorgt dafür, dass Bäume insbesondere in der Stadt einen Lebensraum erhalten. ACO Baumroste Wotan sind variabel in Größe und Form. Auch eine spätere Anpassung an das Baumwachstum ist möglich. Mit runden, quadratischen oder rechteckigen Baumrosten sowie Schutzrosten in Ecken oder an einer Wand gelingt eine kreative Freiflächengestaltung. Und das alles freitragend ohne Unterkonstruktion.

Baumschutzsystem Wotan Anwendung
