Der Wassereintrag in Parkgaragen stammt überwiegend von Tropf- und Schmelzwasser von Fahrzeugen. Dieses mit Treibstoff, Öl und Streusalz verunreinigte Wasser muss von dem Entwässerungssystem vollständig aufgenommen und abgeleitet werden können.

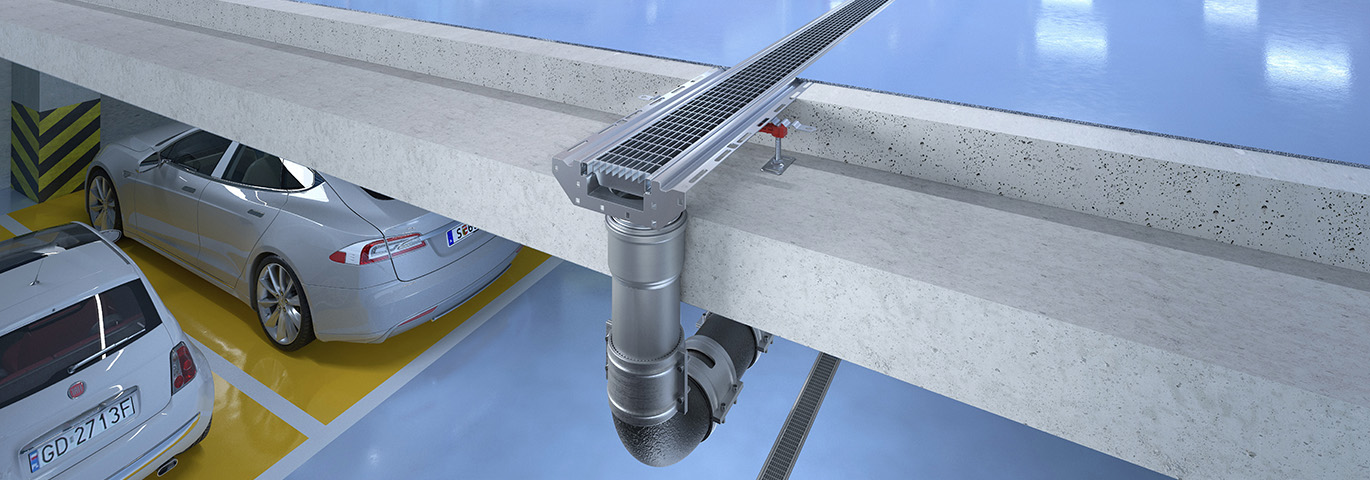

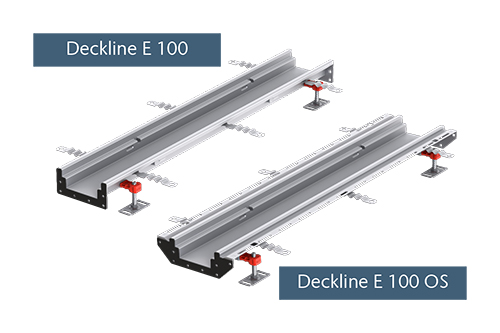

Mit der von Grund auf neu entwickelten ACO Deckline E 100 und E 100 OS ergänzt ACO sein Portfolio in der Parkdeckentwässerung um eine innovative Lösung aus Edelstahl für erfüllt damit höchste Ansprüche an die Ästhetik. Durch die Kombination unserer schraublosen Rostarretierung Drainlock mit unserer Vielfalt an verfügbaren Rostdesigns ergibt sich bereits in der Planungsphase die Möglichkeit, alle Entwässerungsrinnen eines Bauvorhabens bis in die Parkgarage gleich zu gestalten.
Darüber hinaus wurde der seit Jahren bewährte Schraubverbindungsflansch unserer modularen Kastenrinne 125 weiterentwickelt und ermöglicht einen einfachen Einbau vor Ort auf der Baustelle, ohne schweißen oder kleben. Im Betrieb überzeugt das System durch erprobte Dichtheit, darüber hinaus verhindert die Fertigung des Profils aus nur einem Stück Blech (aus Edelstahl bis 1.4404) die Ansammlung und Verkrustung von Schmutz und Streusalz durch das Fehlen von Falzverbindungen. Das und die Kombination mit den einfach entnehmbaren Rosten erleichtert die jährlichen Kontrollen nach ÖBV-Richtlinie sowie die Reinigung, und verhindert nachhaltig jegliche Korrosion.
ACO DRAIN® Edelstahl-Parkdeckrinne Deckline- speziell entwickelt für Parkdecks

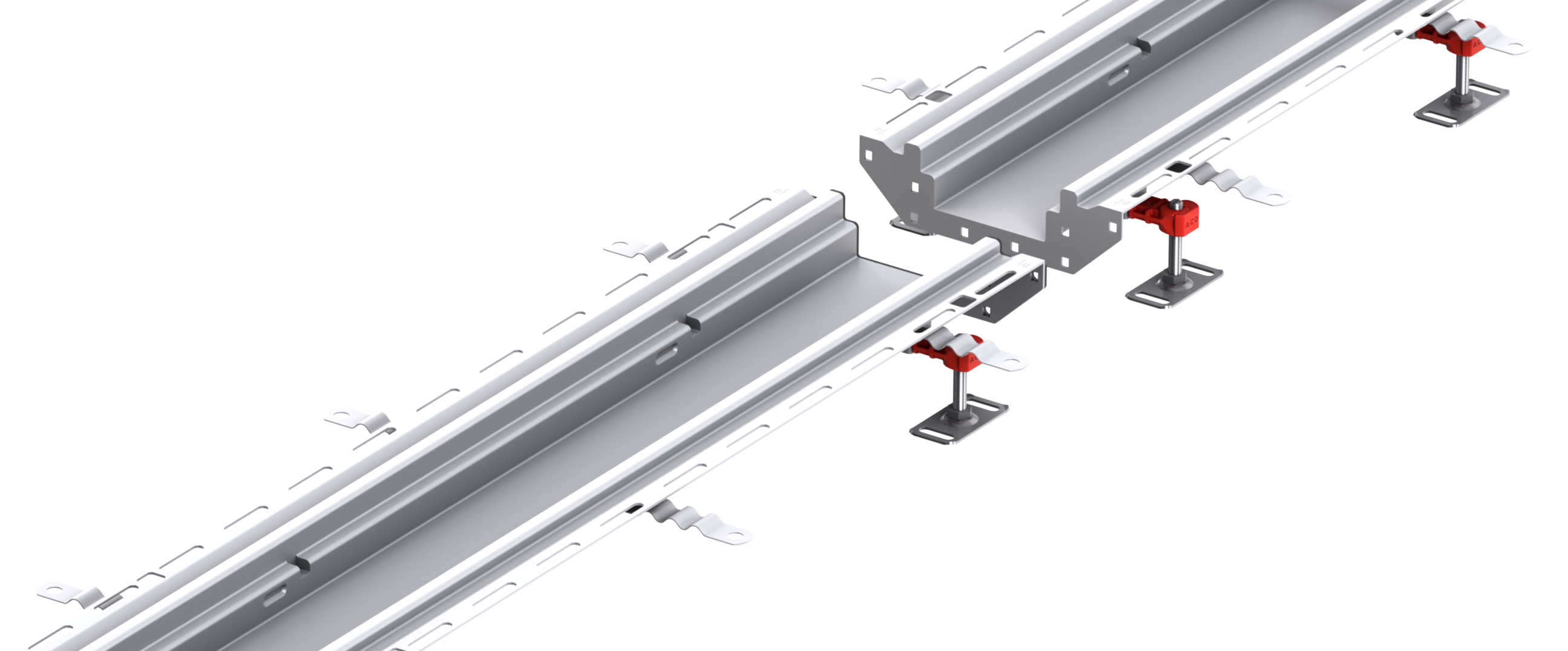

Systemvorteile
- Höchste Ästhetik: Die ACO Deckline E 100 und E 100 OS aus Edelstahl erfüllen höchste Ansprüche an die Ästhetik und fügen sich nahtlos in jedes Parkdeckdesign ein.
- Einheitliches Design: Durch die schraublose Rostarretierung Drainlock und einer Vielzahl an verfügbaren Rostdesigns können alle Entwässerungsrinnen eines Bauvorhabens bis in die Parkgarage einheitlich gestaltet werden.
- Einfache Installation: Einbau vor Ort ohne dass Schweißen oder Kleben erforderlich ist.
- Erprobte Dichtheit: Die erprobte Dichtheit gewährleistet eine zuverlässige Entwässerung.
- Einfache Wartung: Die Kombination aus einem nahtlosen Profil und einfach entnehmbaren Rosten erleichtert die jährlichen Kontrollen nach ÖBV-Richtlinie sowie die Reinigung erheblich.

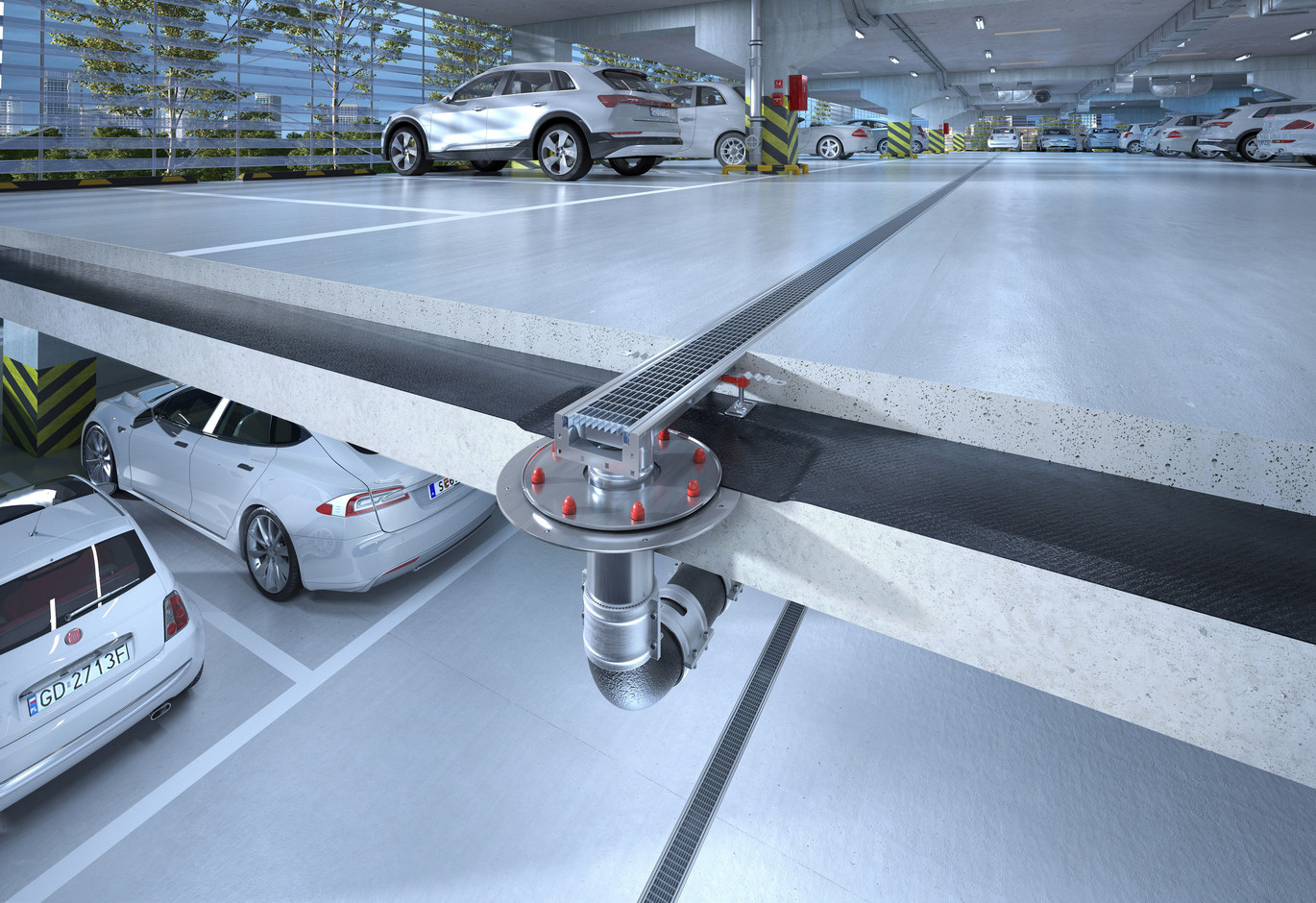

Das neue Edelstahl-Rinnensystem bietet die ästhetische Lösung für die Entwässerung von beschichteten Parkdeck-Fahrbahnoberflächen.

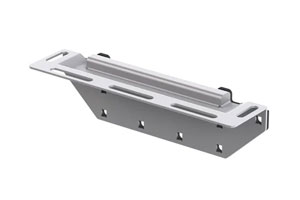

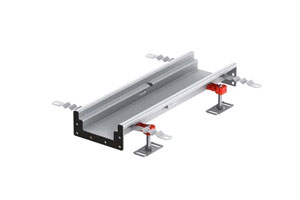

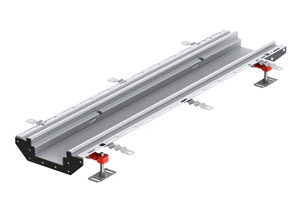

Die Rinne ist wasserdicht und kann bis zu einer Belastungsklasse von C 250 nach EN 1433 eingesetzt werden. Der umlaufende, 80 mm breite Beschichtungsflansch ist für das Aufbringen von 5 mm starken Oberflächenschutz-Systemen ausgelegt und sorgt mit den im Laserschneid-Verfahren hergestellten Langlöchern für eine bestmögliche Verkrallung im Anschlussbereich.
Der Weiterentwickelte Schraubverbindungsflansch der modularen Kastenrinne bietet einen bewährt einfachen Einbau ohne Schweißen. Das System verhindert Schmutzansammlungen und erleichtert die Reinigung durch leicht entnehmbare Roste.

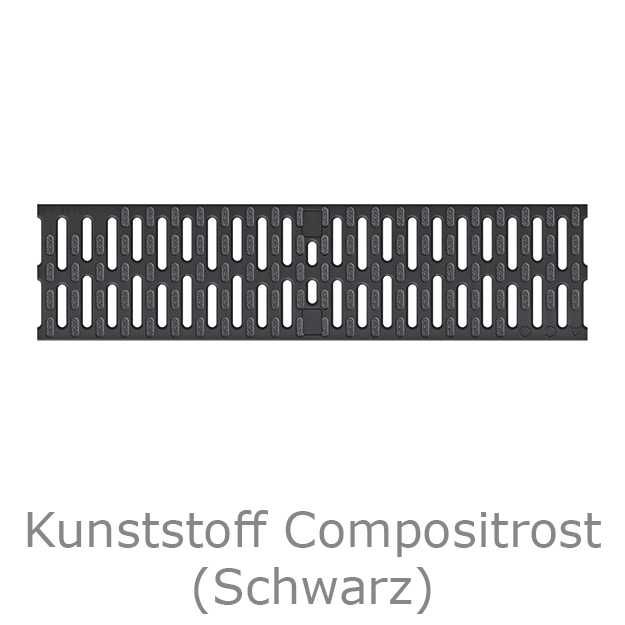

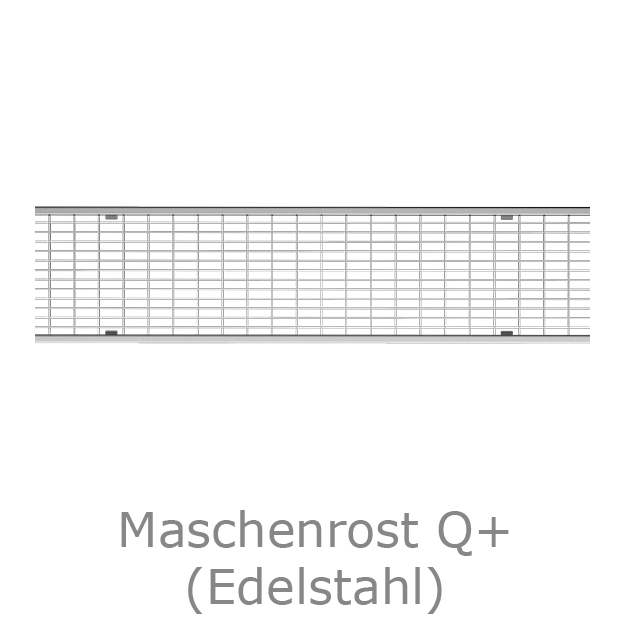

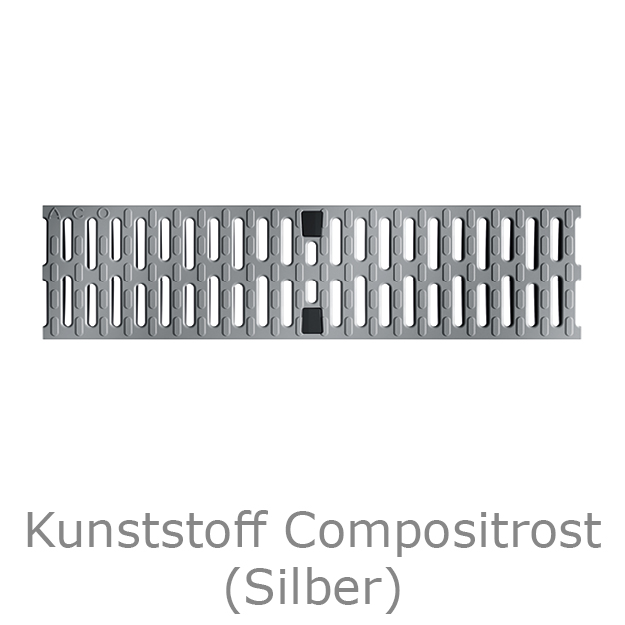

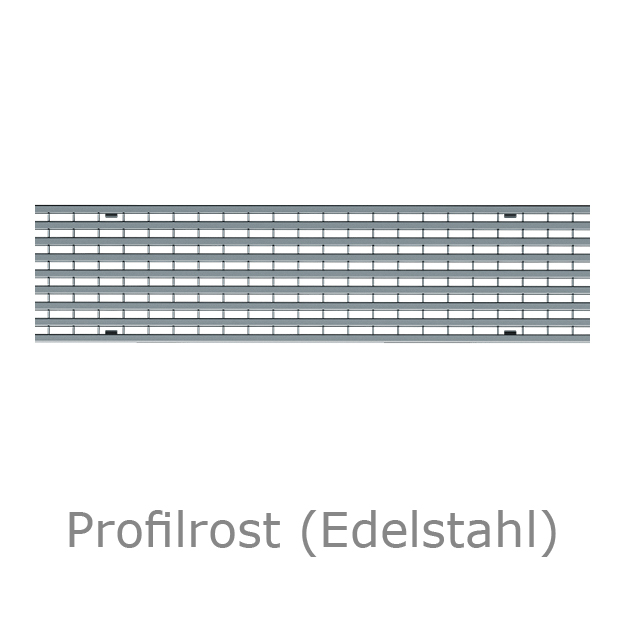

Dank der vielfältigen Drainlock® Rostauswahl wird eine einheitliche Gestaltung aller Entwässerungs-Elemente eines Bauprojektes – von den Außenanlagen bis zur Parkdeckentwässerung - ermöglicht.

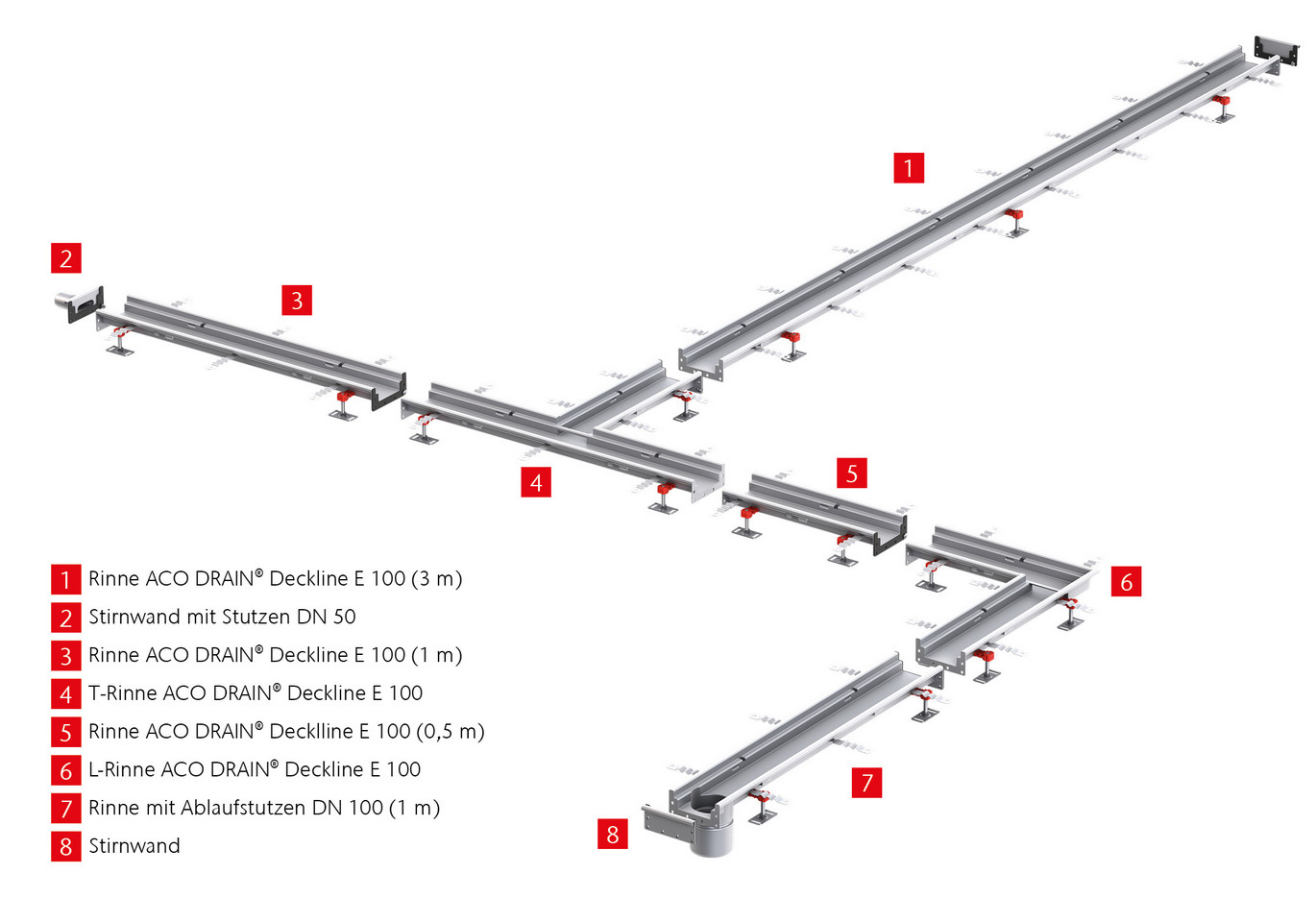

Erhältlich auch ohne Beschichtungsflansch – als Deckline E – sorgt das neu entwickelte Rinnensystem auch zuverlässig für die Entwässerung von Garagen-Fahrbahnoberflächen aus Beton.
Die serienmäßig im Bereich von 68 – 105 mm höhenverstellbaren Montagefüße erleichtern das nivellieren und sorgen für einen raschen Baufortschritt. Darüber hinaus schützen die ab Werk eingesetzten Bauschutzabdeckungen aus Holz sowie die abgeklebten Sichtstege das hochwertige geschliffene Finish der Edelstahl-Rinne beim Betonglätten.

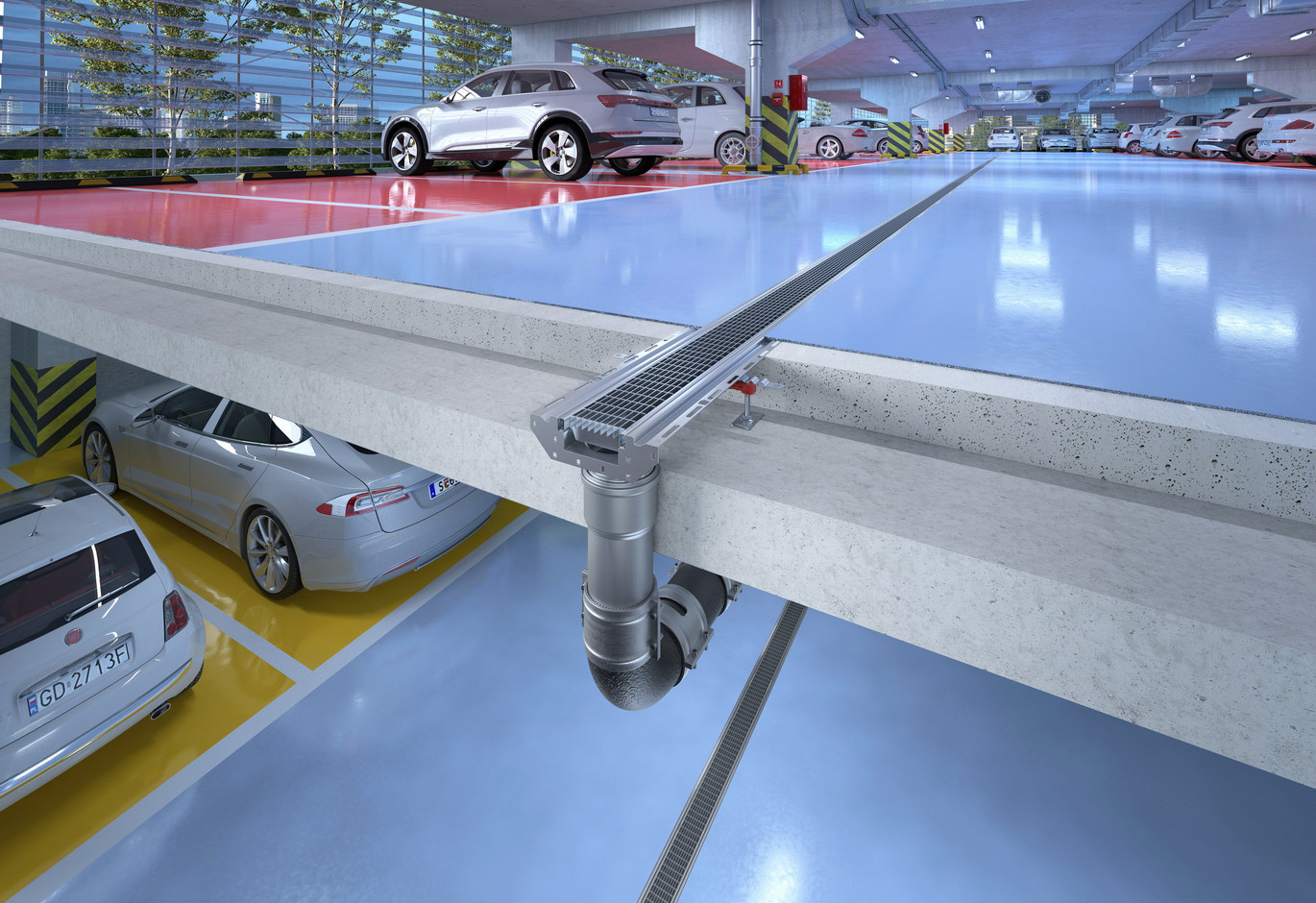

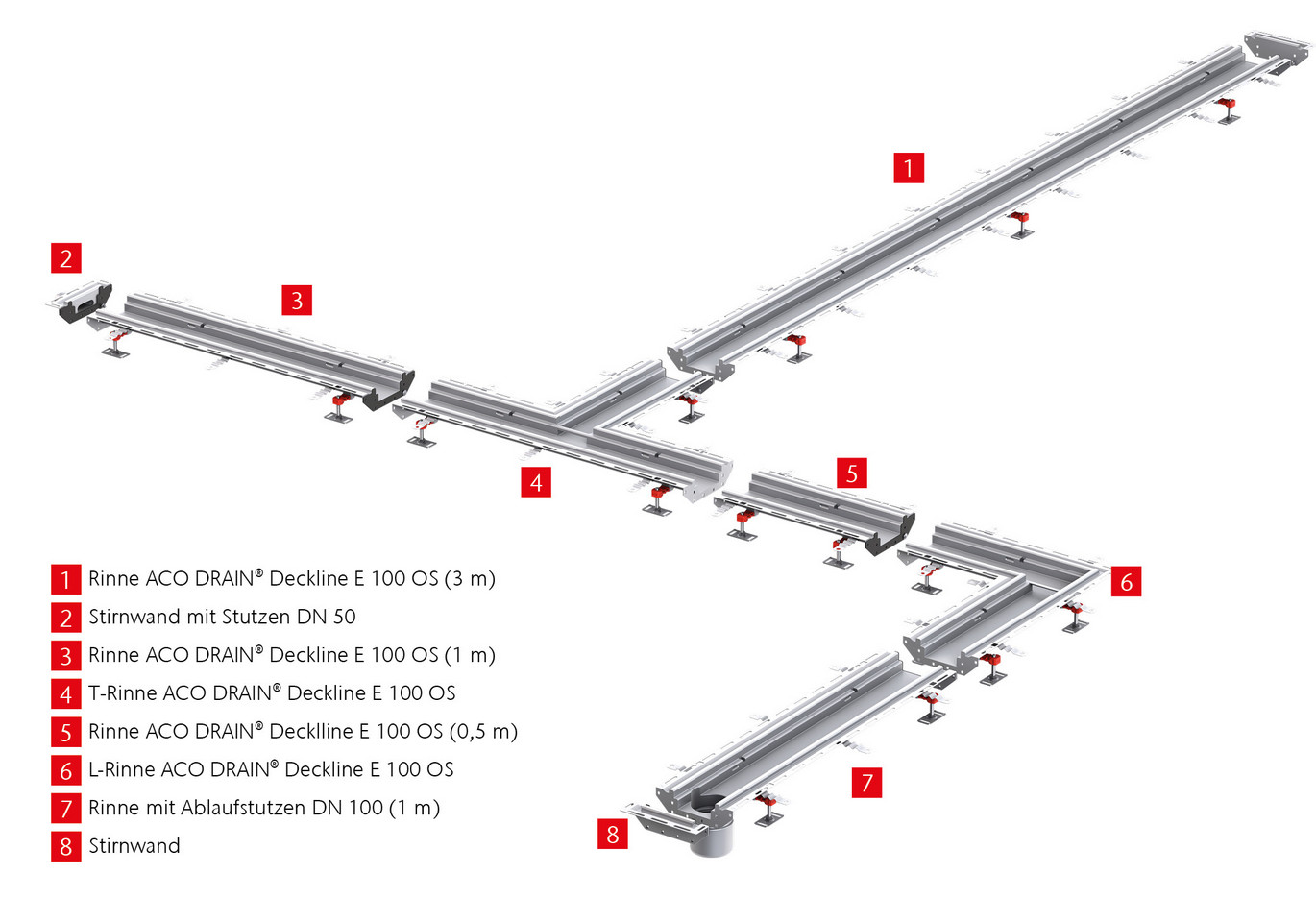

ACO DRAIN® Deckline E OS - Entwässerungssysteme für Parkgaragen mit Oberflächenbeschichtung

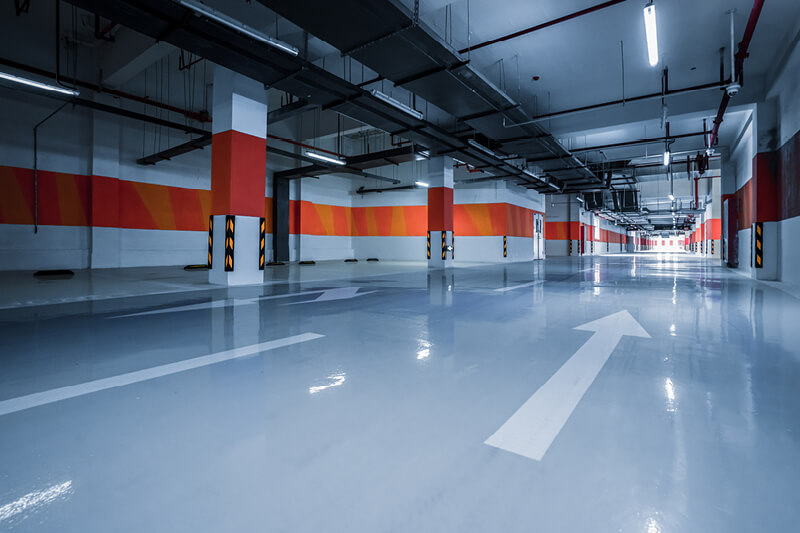

Oft ist eine Parkgarage das erste Objekt - und somit die sprichwörtliche Visitenkarte eines Gebäudekomplexes (bspw. eines Einkaufszentrums) - das befahren wird. Funktionale und variantenreiche Bodenbeschichtungs- und Betoninstandsetzungssysteme ermöglichen individuelle technische Lösungen und attraktive Farbgestaltungen in Parkhäusern und Tiefgaragen.
Für die langfristige Nutzung eines Parkdecks ist eine funktionstüchtige und fehlerfreie Kombination aus Oberflächenbeschichtungen und Entwässerungssystemen von entscheidender Bedeutung. Die speziellen Anforderungen benötigen neue, innovative Entwicklungen wie die Deckline E OS.
ACO DRAIN® Deckline E - Entwässerungssysteme für Parkgaragen mit Betonbelag

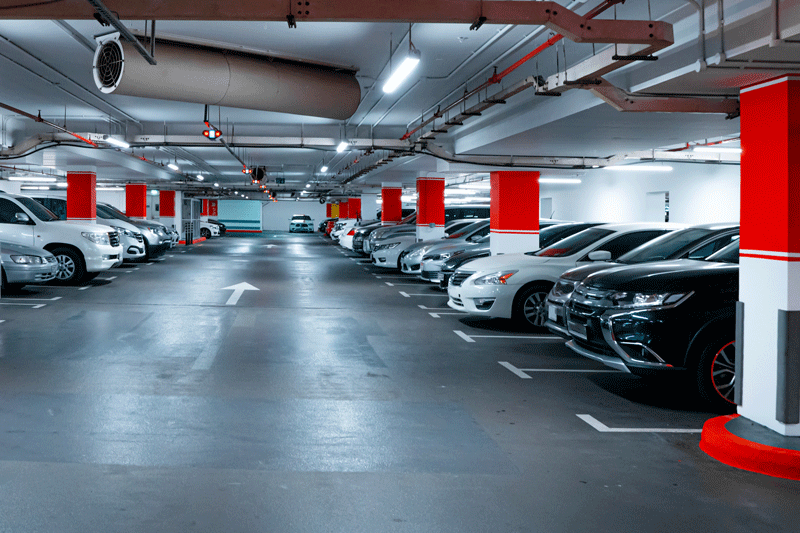

Traditionell werden Fahrbahnbeläge in Garagen oft aus Beton gefertigt. Diese überzeugen durch Langlebigkeit sowie hohe Tragfähigkeit und erhöhen durch die hellere Erscheinung im Vergleich zu Asphalt das subjektive Wohlbefinden in Garagen.

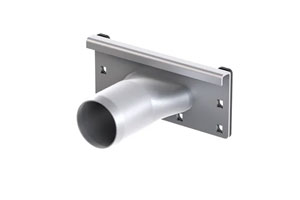

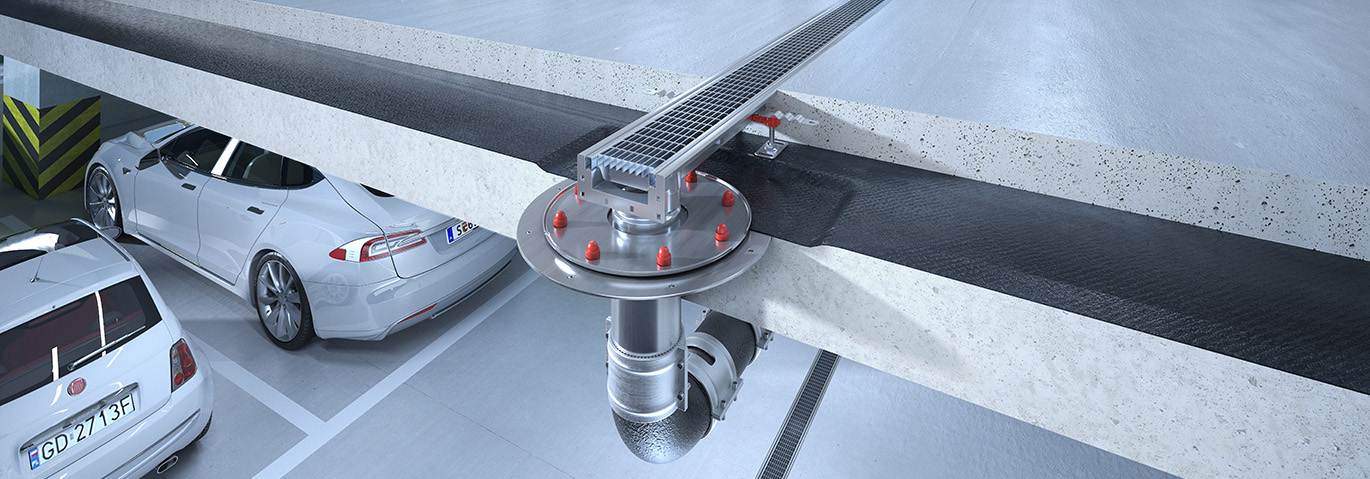

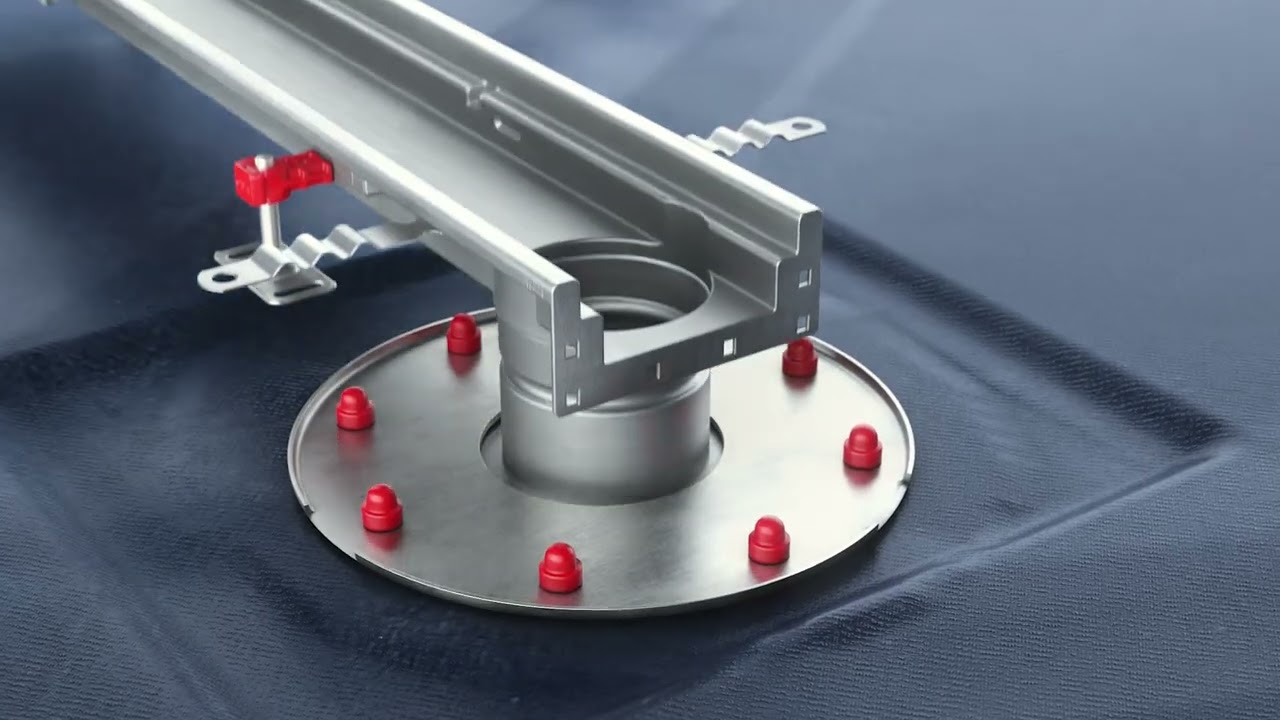

Bei heutigen Parkdeckbauten mit Betonfahrbahnen, befinden sich unterhalb dieser Schicht Abdichtungsbahnen (ähnlich dem Brückenbau). Die Anbindung des Rinnenablaufes erfolgt über ein in die Abdichtung eingebundenes Zwischenelement, welches an der Abdichtungsebene anfallendes Sickerwasser ebenfalls aufnimmt.
