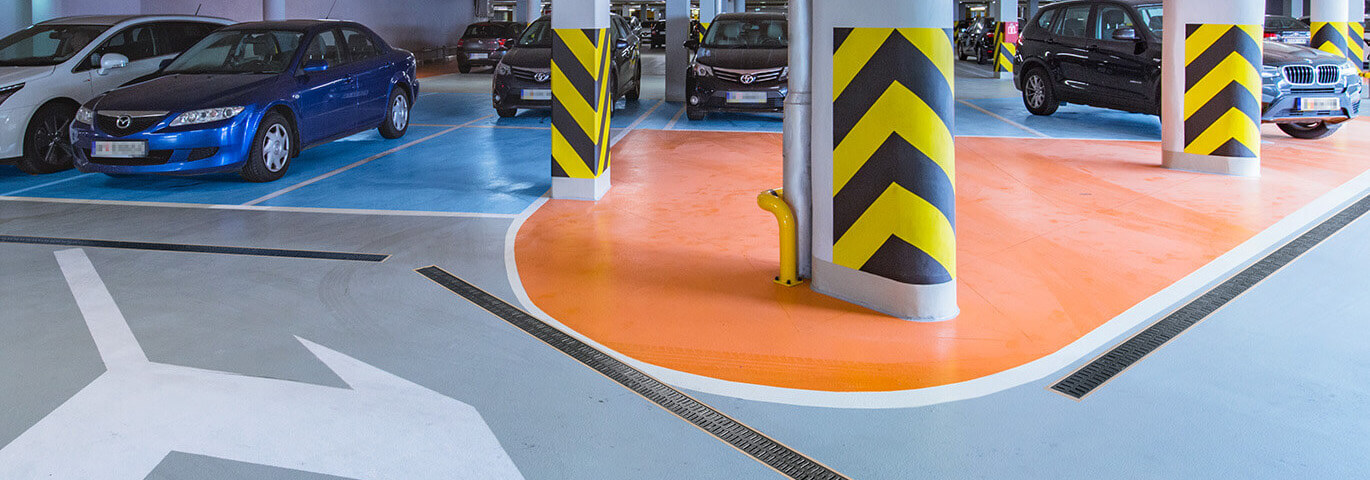

Der Wassereintrag in Parkgaragen stammt überwiegend von Tropf- und Schmelzwasser von Fahrzeugen. Dieses mit Treibstoff, Öl und Streusalz verunreinigte Wasser muss von dem Entwässerungssystem vollständig aufgenommen werden können.

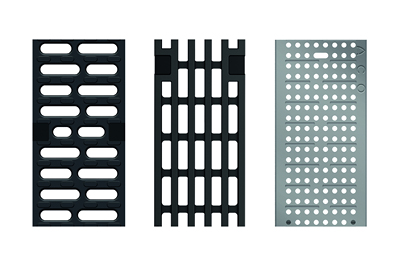

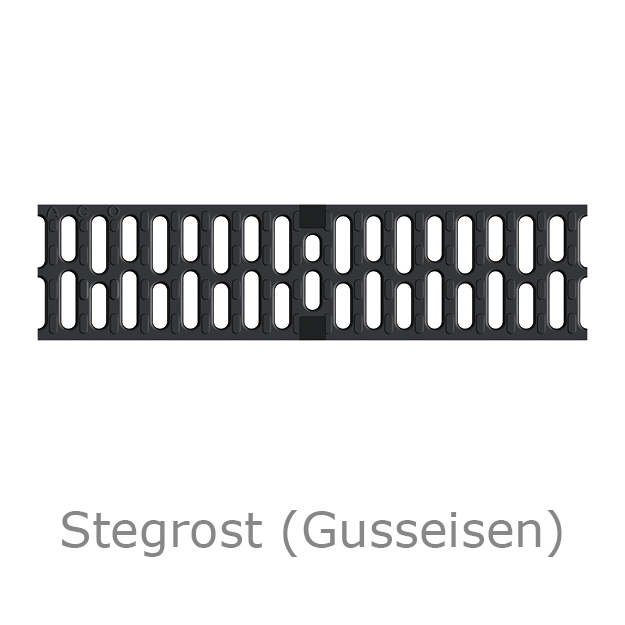

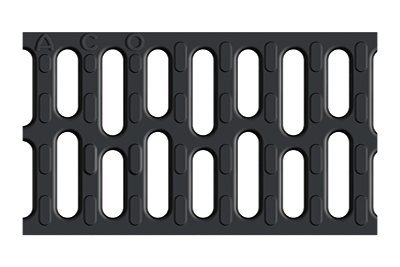

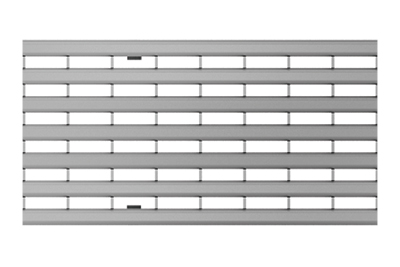

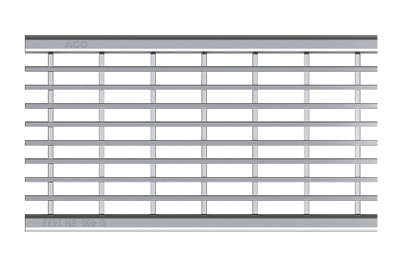

ACO DRAIN® Deckline Entwässerungsrinnen sind zu 100% dicht, ausschließlich aus Polymerbeton gefertigt und weisen eine schlanke Konstruktionshöhe auf. Passende Roste aus Edelstahl, Kunststoff oder Gusseisen ergänzen das Programm.
ACO DRAIN® Parkdeckrinne Deckline- speziell entwickelt für Parkdecks
Systemvorteile
- Dichtheit: Ein undichtes Entwässerungssystem kann massive Schäden am Gebäude verursachen. Nur 100% dichte Systeme sind für Parkgebäude geeignet.
- Einbauhöhe: Eine schlanke Deckenkonstruktion erfordert Entwässerungssysteme mit minimaler Einbauhöhe.
- Dynamische Kräfte: Das Rinnensystem muss großen dynamischen Kräften, verursacht durch Lenkbewegungen, Beschleunigung und hohen Verkehrsfrequenzen, standhalten.
- Aggressive Umgebungsbedingungen: Wasser vermengt mit Schmutz, Treibstoff, Öl oder Streusalz erfordert höchste Resistenz der Werkstoffe, um Korrosion und frühzeitiger Abnutzung vorzubeugen.
Das neue Rinnensystem ist speziell für den Einsatz in Parkgaragen mit Oberflächenschutzsystemen entwickelt worden.
Die Rinne ist metallfrei, wasserdicht und kann bis zu einer Belastungsklasse von C 250 nach EN 1433 eingesetzt werden. Die 100 %ige Dichtheit wird durch die Kombination der vorbehandelten Klebeflächen und dem Zwei-Komponenten-Klebstoff auf Epoxidharzbasis gewährleistet.

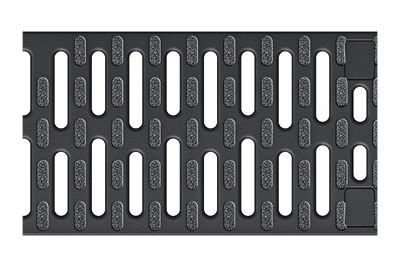

Ein passender, auf C250 geprüfter Kunststoffrost mit Drainlock® Arretierung, komplettiert das durchdachte Rinnensystem und ermöglicht einen bestmöglichen Zugang zur Reinigung und Wartung.

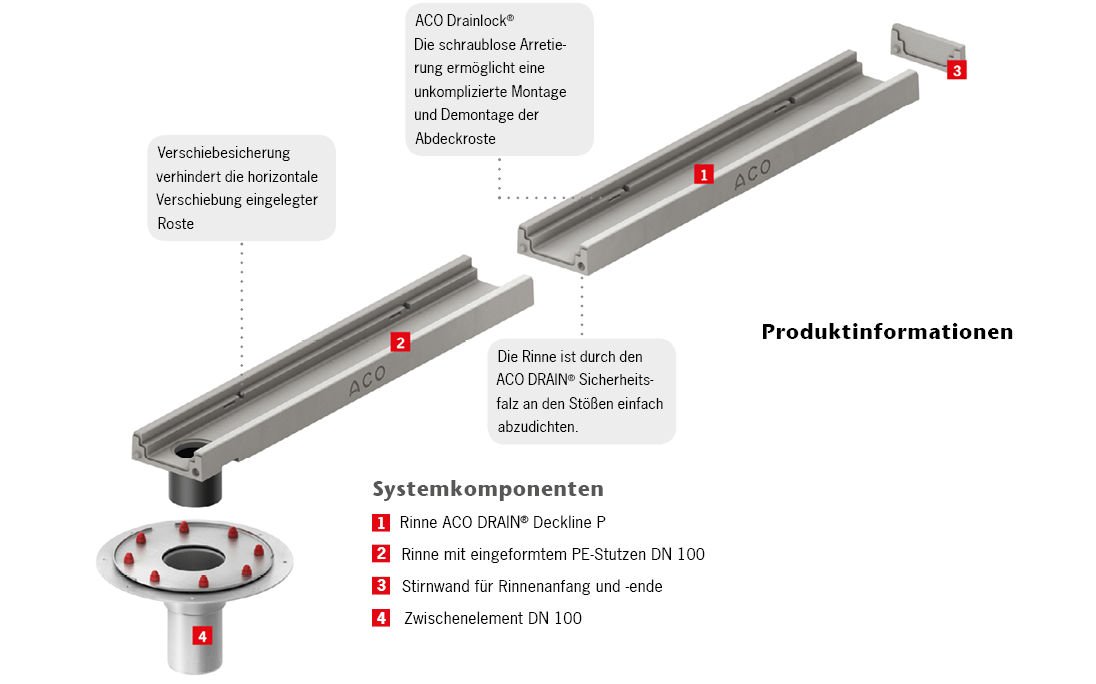

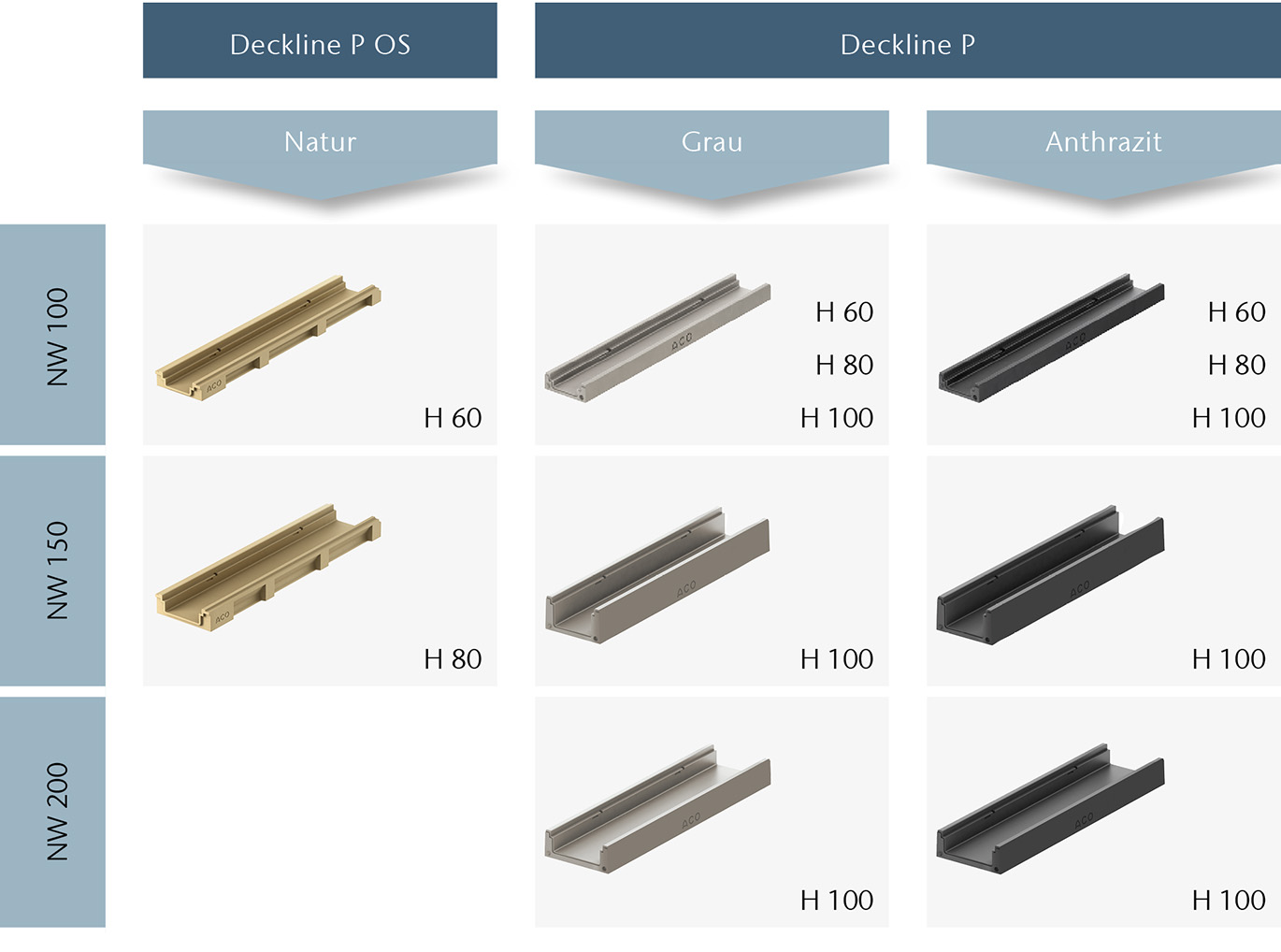

Der robuste Rinnenkörper aus wasserdichtem ACO Polymerbeton ist in zwei Farboptionen (grau, anthrazit) erhältlich. Die Rinne ist durch den ACO DRAIN® Sicherheitsfalz an den Stößen einfach abzudichten. Es ist kein seitlicher Beton zur Lastabtragung notwendig, wodurch ein schneller und einfacher Einbau ermöglicht wird.
ACO DRAIN® Deckline P ist bis zur Belastungsklasse C 250 einsetzbar.

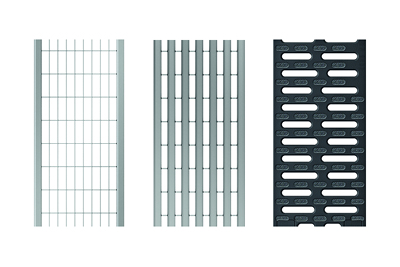

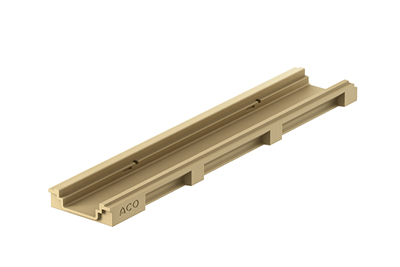

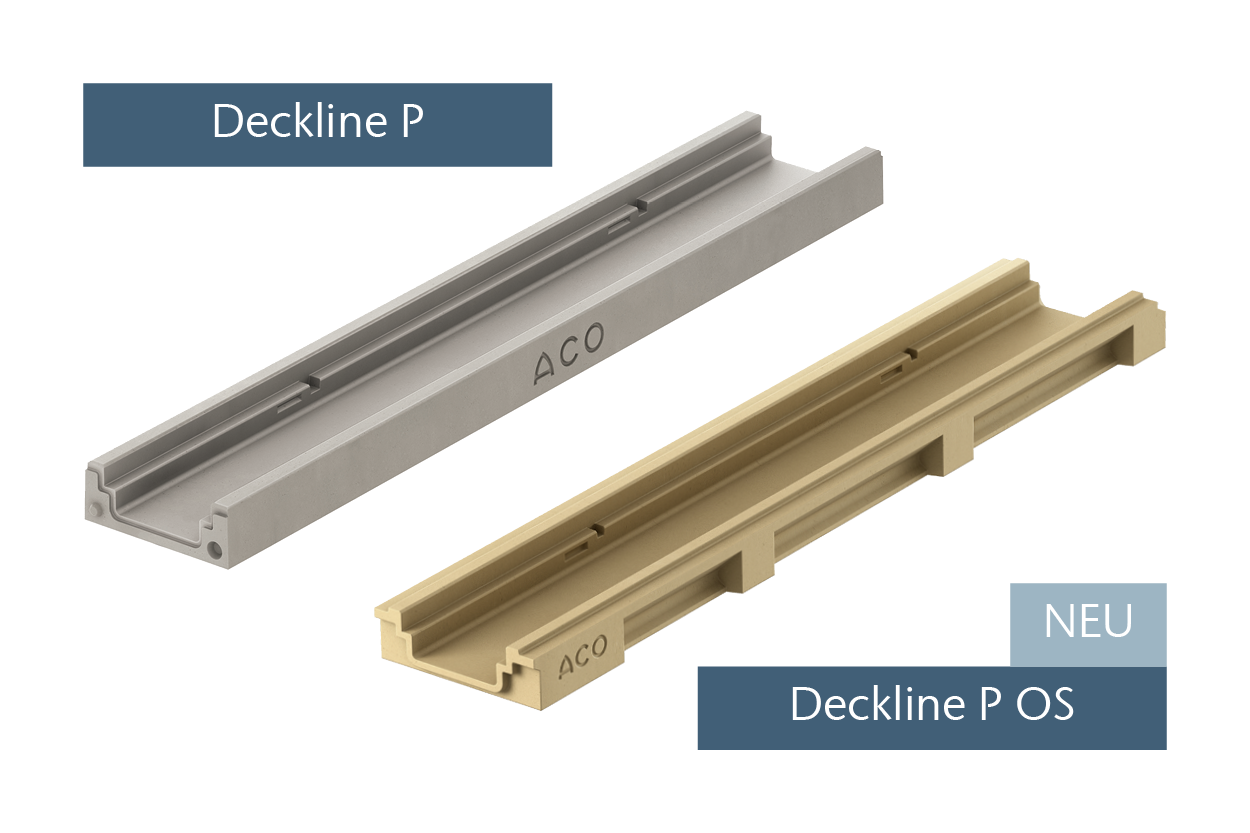

Parkdeckrinne Deckline P-OS | Rinnenkörper und Roste

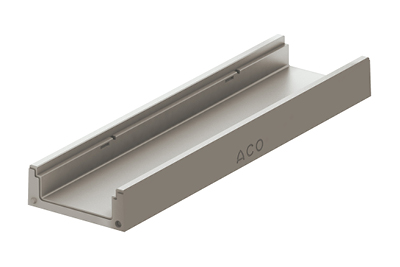

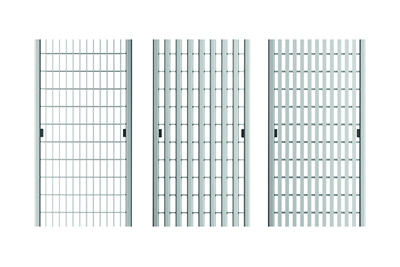

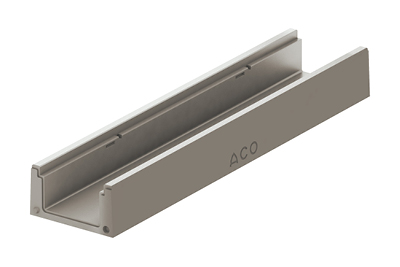

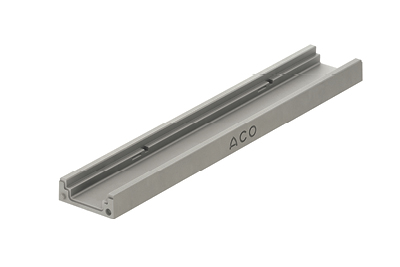

Parkdeckrinne Deckline P | Rinnenkörper und Roste

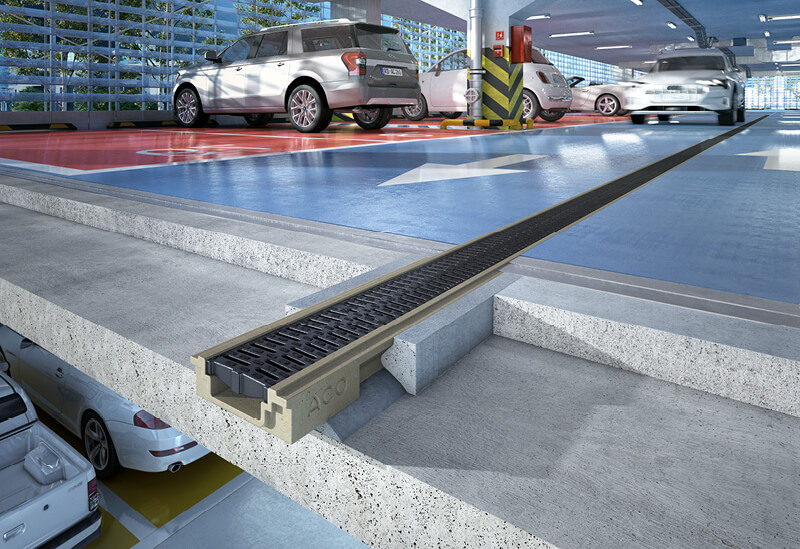

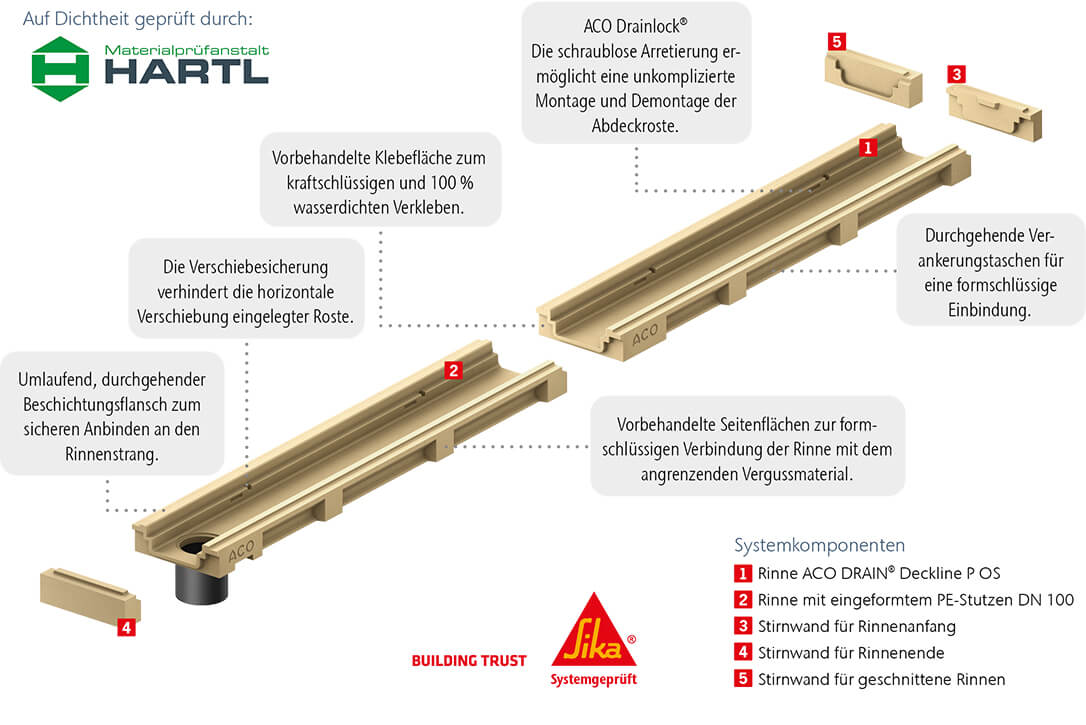

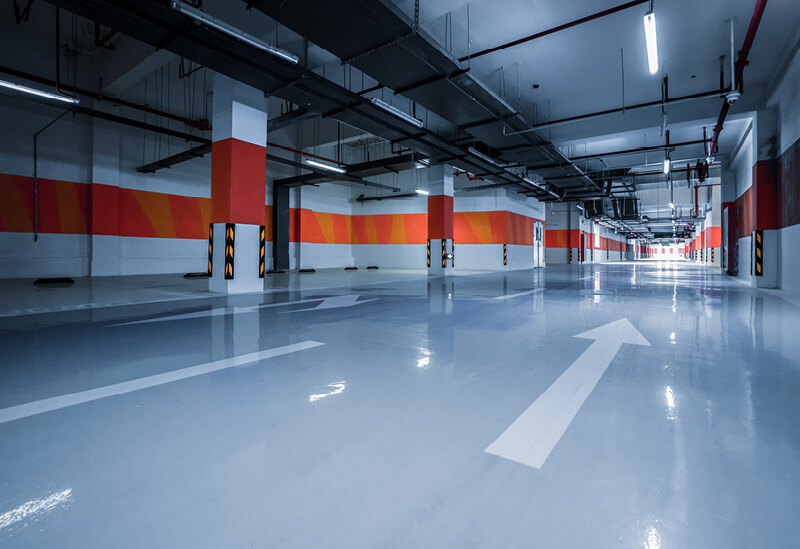

ACO DRAIN® Deckline P OS - Entwässerungssysteme für Parkgaragen mit Oberflächenbeschichtung
Oft ist eine Parkgarage das erste Objekt - und somit die sprichwörtliche Visitenkarte eines Gebäudekomplexes (bspw. eines Einkaufszentrums) - das befahren wird. Funktionale und variantenreiche Bodenbeschichtungs- und Betoninstandsetzungssysteme ermöglichen individuelle technische Lösungen und attraktive Farbgestaltungen in Parkhäusern und Tiefgaragen.
Für die langfristige Nutzung eines Parkdecks ist eine funktionstüchtige und fehlerfreie Kombination aus Oberflächenbeschichtungen und Entwässerungsystemen von entscheidender Bedeutung. Die speziellen Anforderungen benötigen neue, innovative Entwicklungen wie die Deckline P OS.

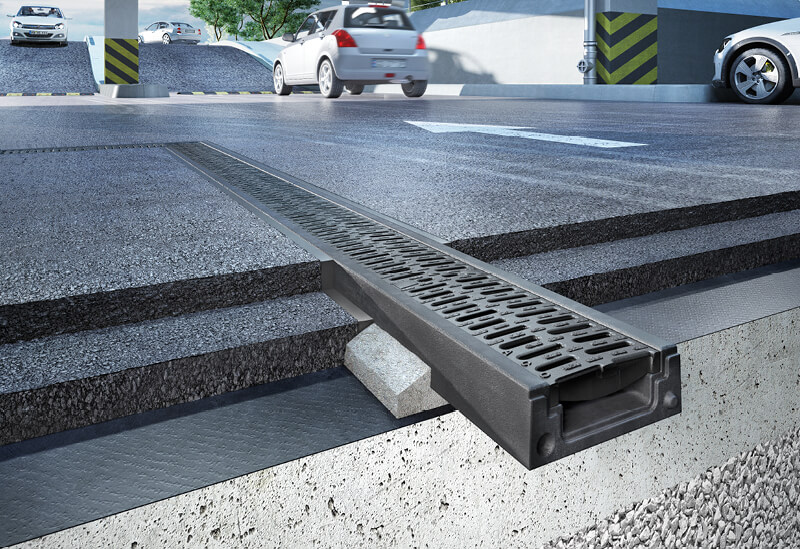

ACO DRAIN® Deckline P - Entwässerungssysteme für Parkgaragen mit Asphaltbelag
Traditionell werden Fahrbahnbeläge in Garagen oft aus Asphalt gefertigt. Dieser ist meist sehr abriebsfest, wodurch er besonders in stark frequentierten Bereichen von Parkebenen, wie etwa Einfahrt, Ausfahrt oder Rampen zum Einsatz kommt.
Bei heutigen Parkdeckbauten mit Asphaltfahrbahnen, befinden sich unterhalb dieser Schicht Bitumen-Abdichtungsbahnen (ähnlich dem Brückenbau). Die Anbindung des Rinnenablaufes erfolgt über ein in die Abdichtung eingebundenes Zwischenelement.
Gerne helfen wir Ihnen bei der Bemessung und Planung Ihrer Entwässerungsanlage!
Kontaktieren Sie uns!
Ihre Ansprechpartner
| Preislistenauszug Linienentwässerung |
| Prospekt ACO DRAIN® Deckline |
| Ausschreibungstexte (ONLV) | ZIP |
| Technische Zeichnung ACO DRAIN® Deckline P 100 BH 60 - 100 Gesamt | dwg | |
| Technische Zeichnung ACO DRAIN® Deckline P 150 BH 100 Gesamt | dwg | |
| Technische Zeichnung ACO DRAIN® Deckline P 200 BH 100 Gesamt | dwg | |
| Technische Zeichnung ACO DRAIN® Deckline P 100 OS Gesamt | dwg | |
| Technische Zeichnung ACO DRAIN® Deckline P 150 OS Gesamt |
