Bei der Planung von versiegelten Flächen müssen nicht nur Niederschläge, sondern auch eine sichere und effektive Entwässerung bedacht werden. Insbesondere bei höchstem Schwerlastverkehr und schwierigen Umgebungen ist dies von großer Bedeutung. Hier bieten die bewährten Pfuhler Drain Betonschlitzrinnen eine optimale Lösung. Sie kombinieren ein überzeugendes Entwässerungsmanagement mit höchster Belastbarkeit. Große Querschnitte verhindern Lastspitzen in der Kanalisation durch ein ausgleichendes Rückhaltevolumen. Das Rinnensystem mit Innengefälle ermöglicht eine Sammlung und Ableitung des Oberflächenwassers über weite Strecken ohne Kanal. Damit ist die Pfuhler Rinne die ideale Wahl für die effektive und sichere Entwässerung von großen versiegelten Flächen in schwierigen Umgebungen.

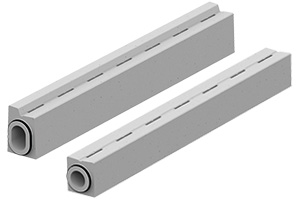

Pfuhler Drain Betonschlitzrinne


Produktvorteile

  • Einbau ohne Fundament und Rückenstützen aus Beton möglich: Geprüft nach ÖNORM EN 1433 Typ I bis Klasse F 900
  • Projektspezifische Sonderbauteile erhältlich: Winkel,- T und Eckstücke, Böschungsausläufe, Passrinnen mit Sonderlängen ab Werk
  • Verkehrssicher und leise im Betrieb durch monolithische Bauweise: Keine beweglichen Teile
  • Aus frost- und tausalzbeständigem Beton C 50/60 (Expositionsklassen XC4 XF4 XD3 XA3 (WA))




Pfuhler Drain Normal- / Geflällerinne

Beschreibung
Baulänge 4 m, mit zum Schlitz geneigter oder ebener Oberfläche, mit unterbrochenem oder durchgehendem Schlitz,
bei Bedarf mit angeformtem Boardstein zwischen 3 und 15 cm Höhe, mit Keilgleitdichtung am Rinnenstoß für einen dichten Rinnenstrang.

Pfuhler Drain Entwässerungsschacht

Beschreibung
Baulänge 1,01 m, zum Anschluss des Rinnensystems an die Entwässerungsleitungen. Mit verriegelbarem Gussrost.
Standardbauteil in Kombination mit Straßenablaufteilen nach DIN 4052, bedarfbezogene Sonderanfertigung als monolithischer Schacht

Pfuhler Drain Reinigungsrinne

Beschreibung
Standardbauteil mit verriegelbarem Gussrost. Baulänge 1,01 m
Reinigungszugang zum Gerinne

Pfuhler Drain Verschlussplatte mit Muffe bzw. Spitzende oder Verschlussdeckel

Beschreibung
Standardbauteil zum endseitigen Verschluss des Rinnensystems.
auch mit einbetoniertem KG-Schachtfutter erhältlich.

Pfuhler Drain Winkelstück

Beschreibung
Bedarfsbezogene Sonderanfertigung, Baulänge und Abwinkelung variabel,
zur Anpassung des Stranges an örtliche Gegebenheiten bzw. planerische Randbedingungen, Geometrie wie Normalrinne

Pfuhler Drain T-Stück

Beschreibung
Bedarfsbezogene Sonderanfertigung, Baulänge und Anschlusswinkel variabel,
zum Anschluss eines Stranges an einen quer verlaufenden Strang, Geometrie wie Normalrinne.

Pfuhler Drain Übergangsstück

Beschreibung
Bedarfsbezogene Sonderanfertigung, Baulänge variabel,
zum Wechsel des Profilquerschnittes, auch in Verbindung mit Winkelstück möglich, Geometrie wie Normalrinne.

Pfuhler Drain Böschungsstück

Beschreibung
Bedarfsbezogene Sonderanfertigung, Baulänge variabel,
als Auslauf in Becken und Mulden, auch in Verbindung mit Winkelstück möglich, Geometrie wie Normalrinne.

Gerne helfen wir Ihnen bei der Bemessung und Planung Ihrer Entwässerungsanlage!
