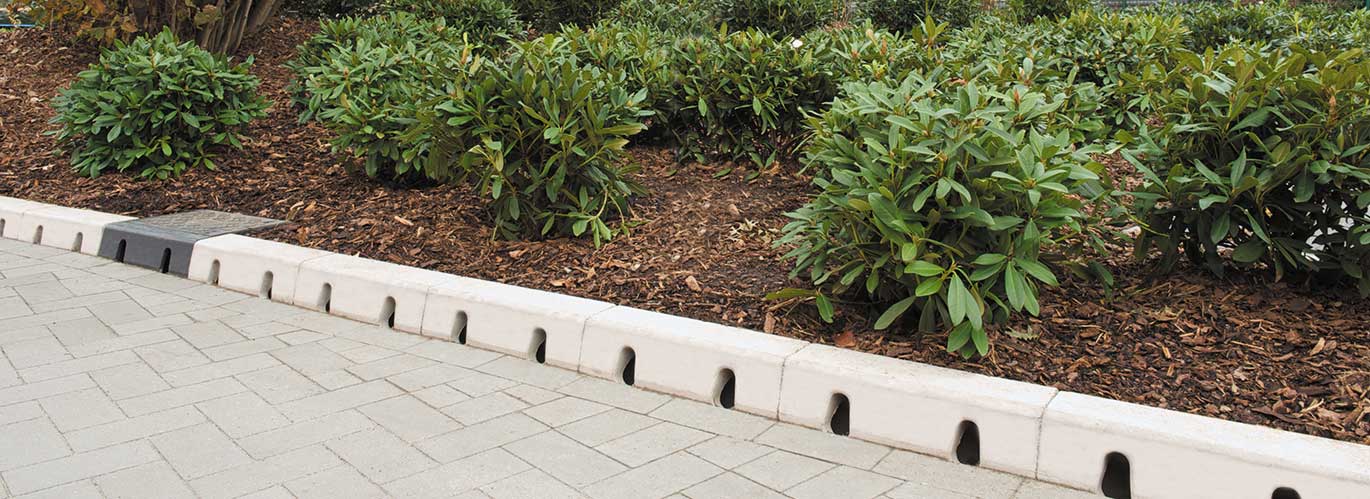

ACO DRAIN® KerbDrain ist ein aus einem Stück gefertigter Polymerbetonrandstein und zugleich eine Entwässerungsrinne. Das System überzeugt mit ausgezeichneter hydraulischer Abflussleistung über die gesamte Bordsteinlänge und bietet somit eine ideale Entwässerungsplanung für Bereiche wie Fahrbahnen, Parkplätze und Bushaltestellen (System Busstopkerb).

Da die KerbDrain wie standardisierte Betonrandsteine gefärbt ist, unterstützt ihr Einsatz ein einheitliches, ästhetisches Erscheinungsbild. Durch das geringe Gewicht, die Integration der Entwässerungsrinne im Randstein und die einfache Reinigung ergeben sich Kostenvorteile von der Installation bis hin zur Nutzung.

ACO DRAIN® KerbDrain


Produktvorteile

  • 2 in 1 - Bordstein und Entwässerung in einem System
  • Dauerhaft frost- und tausalzbeständig
  • Einfaches Spülverfahren durch Revisionselemente

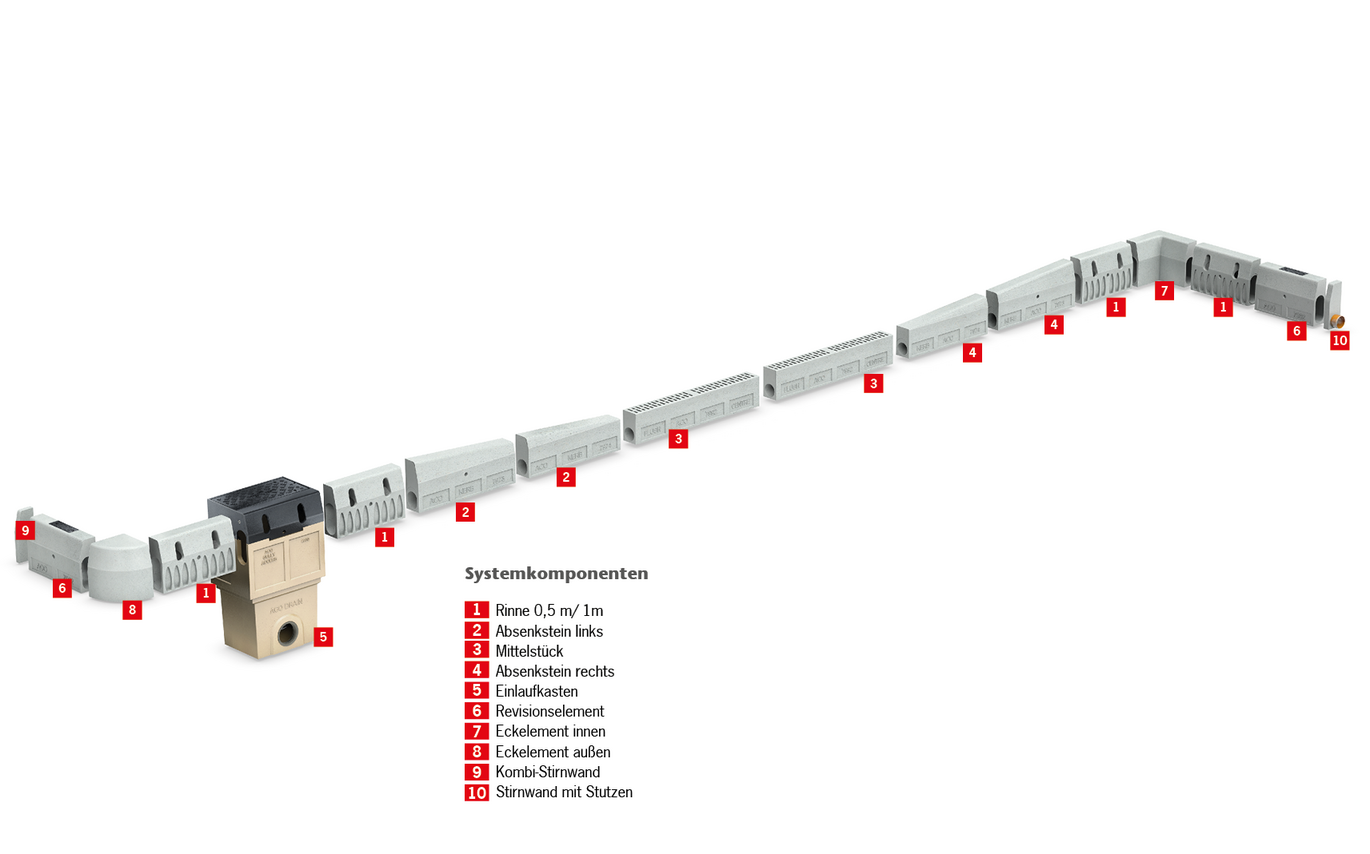

  • Vielseitiges und umfangreiches Baukastensystem verfügbar: Absenksteine, Radien, Bushaltestelle
  • Robuste Bauteile durch monolithische Bauweise

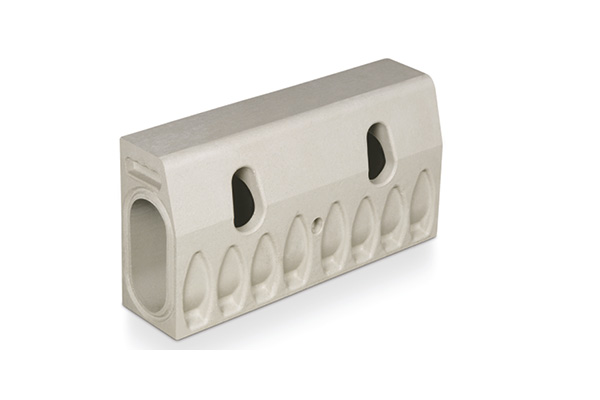

    Rinnenkörper ohne Sohlengefälle, 500mm/ 1000mm

    KD305 KD480
    Höhe (mm)305480
    Breite (mm)150150
    Länge (mm)500/1000500/1000

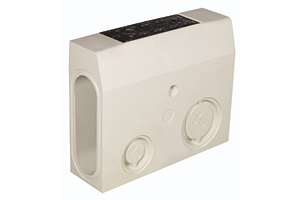

    Revisionselement, 500 mm

    KD305 KD480
    Höhe (mm)305480
    Breite (mm)150150
    Länge (mm)500500

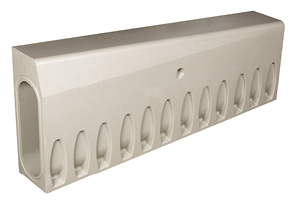

    Absenkstein links/rechts

    KD305 KD480
    Höhe Anfang/Ende (mm)305/205480/375
    Breite (mm)150150
    Länge (mm)915915

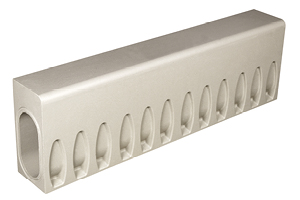

    Mittelstück

    KD305 KD480
    Höhe (mm)205375
    Breite (mm)150150
    Länge (mm)915915

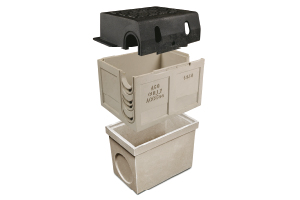

    Einlaufkasten, 500 mm
    Oberteil, 2-teiligUnterteil KurzformUnterteil Langform
    Höhe (mm)505365715
    Breite (mm)390322322
    Länge (mm)500500500
    Rohranschluss DN (mm)-160/200160/200



    KerbDrain Bordsteinentwässerung

    KerbDrain Bordsteinentwässerung

    Das System überzeugt mit ausgezeichneter hydraulischer Abflussleistung über die gesamte Bordsteinlänge und bietet somit eine ideale Entwässerungsplanung für Bereiche wie Fahrbahnen, Parkplätze und Bushaltestellen.

    Gerne helfen wir Ihnen bei der Bemessung und Planung Ihrer Entwässerungsanlage!
