ACO Fassadenrinnen – die passende Lösung für jeden Anspruch - Insbesondere im sensiblen Tür- und Fassadenbereich von Terrassen, Dachgärten und Balkonen muss zu jeder Zeit sichergestellt sein, dass keine Feuchtigkeit von außen in das Gebäude eindringen kann.

ACO Fassadenrinnen gewährleisten dies und leiten auch große Regenmengen durch zusätzliche Rückstaureserven sicher und schnell ab. Sowohl in Edelstahl als auch in der Ausführung Stahl verzinkt passen sich ACO Fassadenrinnen allen architektonisch anspruchsvollen Bauvorhaben perfekt an. Verschiedene Designvarianten sind durch unterschiedliche Rostausführungen zu erreichen.

ACO Profiline 2.0 Fassaden- & Terrassenrinne

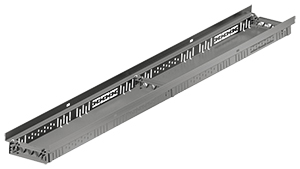

Produktbild ACO Fassadenrinne Profiline 2.0

Produktvorteile

  • Rasche Ableitung des anfallenden Niederschlags laut ÖNORM B 3691
  • Innenräume trotz niedriger Schwellen vor Durchfeuchtung sichern
  • 3 verstellbare Typen
  • Diverse Roste
  • Vielfalt an Zubehör

Durch variable Höheneinstellung ist eine millimetergenaue Anpassung an die örtlichen Bodenverhältnisse möglich. Damit entspricht ACO nicht nur der zukunftsweisenden Forderung nach barrierefreiem Bauen, sondern auch den Qualitätsansprüchen von Architekten und Planern.

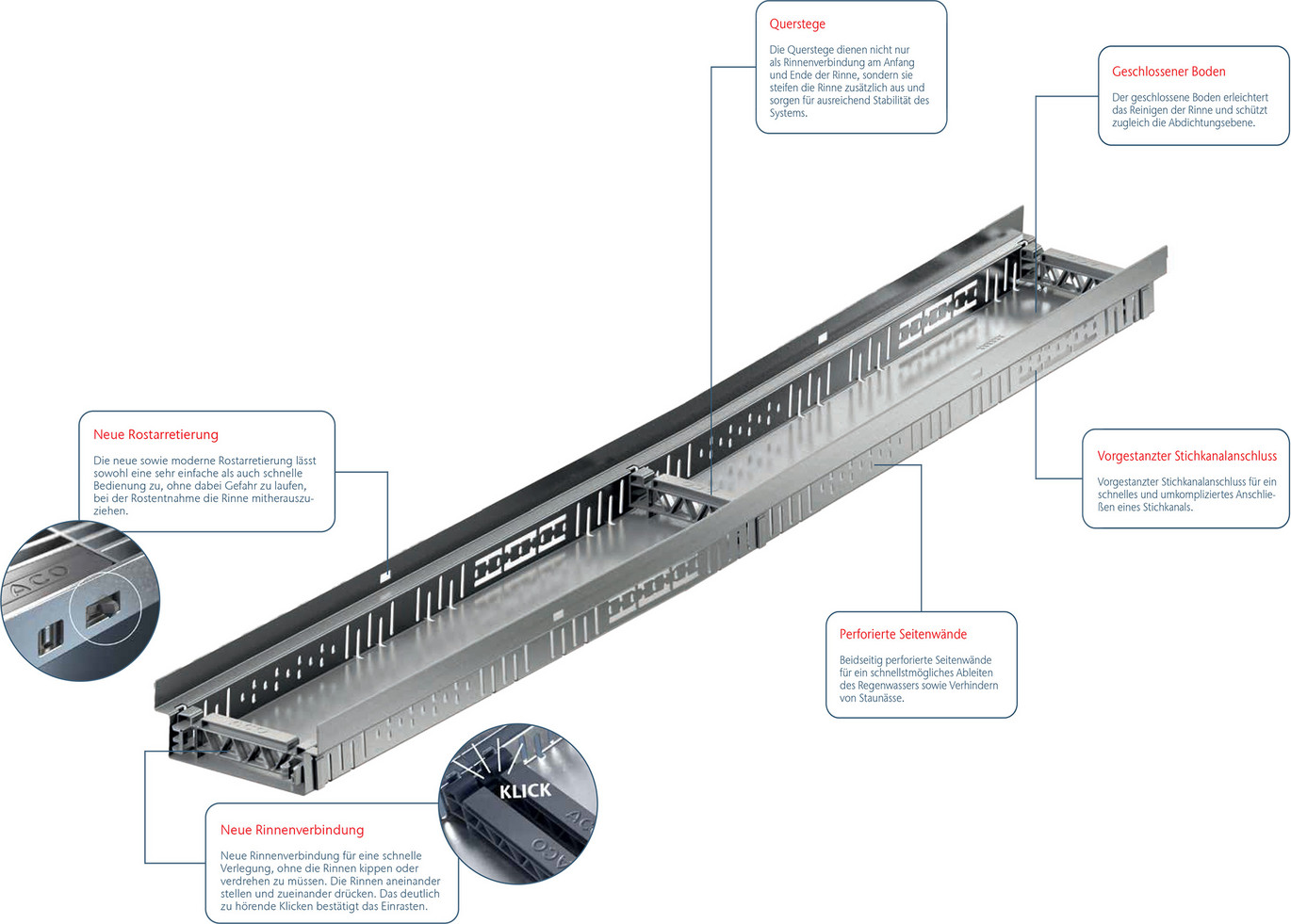

ACO Profiline 2.0 - Fixe Bauhöhe

ACO Profiline2.0 Fixe-Bauhöhe

Die neue Profiline 2.0 zeichnet sich durch ihre Klickverbindung für ein schnelles Verlegen aus. Ebenso neu ist die seitliche Rostverriegelung, die sowohl ein werkzeugloses Entnehmen des Rostes ermöglicht, als auch ein ungewolltes Herausziehen des Rinnenkörpers verhindert. Alle Elemente besitzen einen Stickakanalanschluss und eine integrierte Kiesleiste. Die Rinnenelemente sind begeh- und rollstuhlbefahrbar. Der Einsatz erfolgt gemäß der ÖNORM B 3691 und ermöglicht eine sichere und barrierefreie Umsetzung von bodentiefen Fenster- und Türelementen.

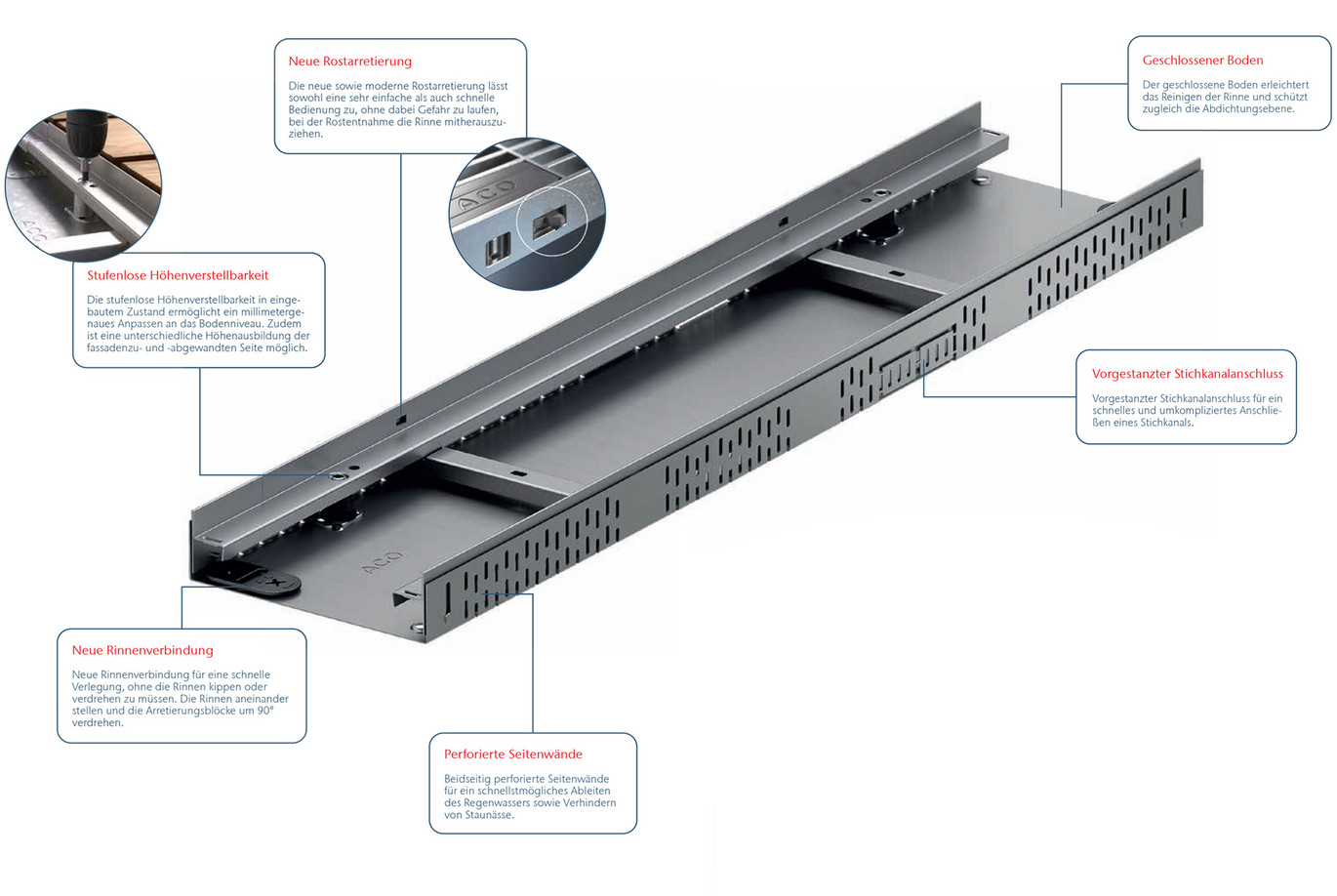

ACO Profiline 2.0 - Höhenverstellbare Bauhöhe

ACO Profiline2.0 Höhenverstellbare-Bauhöhe

Die neue Profiline 2.0 zeichnet sich durch ihre neue Rinnenverbindung für ein schnelles Verlegen aus. Ebenso neu ist die seitliche Rostverriegelung, die sowohl ein werkzeugloses Entnehmen des Rostes ermöglicht, als auch ein ungewolltes Herausziehen des Rinnenkörpers verhindert. Die stufenlose Höhenverstellung ermöglicht zudem ein millimetergenaues Justieren. Alle Elemente besitzen einen Stickakanalanschluss und eine integrierte Kiesleiste. Die Rinnenelemente sind begeh- und rollstuhlbefahrbar. Der Einsatz erfolgt gemäß der ÖNORM B 3691 und ermöglicht eine sichere und barrierefreie Umsetzung von bodentiefen Fenster- und Türelementen.

BezeichnungLänge [mm]Breite [mm]Höhe [mm]Gewicht [kg]Artikelnummer
Rinnenelement2000129504,6320718
1000129501,9320719
500129500,9320720
BezeichnungLänge [mm]Breite [mm]Höhe [mm]Gewicht [kg]Artikelnummer
Rinnenelement2000200504,7320779
1000200502,5320780
500200501,2320781
BezeichnungLänge [mm]Breite [mm]Höhe [mm]Gewicht [kg]Artikelnummer
Rinnenelement2000250505,5320783
1000250502,9320784
500250501,4320785
BezeichnungLänge [mm]Breite [mm]Höhe [mm]Gewicht [kg]Artikelnummer
Rinnenelement2000129503,6320706
1000129501,8320707
500129500,9320708
BezeichnungLänge [mm]Breite [mm]Höhe [mm]Gewicht [kg]Artikelnummer
Rinnenelement2000200504,8320771
1000200502,4320772
500200501,2320773
BezeichnungLänge [mm]Breite [mm]Höhe [mm]Gewicht [kg]Artikelnummer
Rinnenelement2000250505,6320775
1000250502,8320776
500250501,4320777
BezeichnungLänge [mm]Breite [mm]Artikelnummer
Rinnenelement10001293006680
5001293006679
BezeichnungLänge [mm]Breite [mm]Artikelnummer
Rinnenelement10001293006669
5001293006670
BezeichnungLänge [mm]Breite [mm]Artikelnummer
Rinnenelement10001293006673
5001293006674
BezeichnungLänge [mm]Breite [mm]Artikelnummer
Rinnenelement1000200 3006699
500200 3006700
BezeichnungLänge [mm]Breite [mm]Artikelnummer
Rinnenelement10002003006701
5002003006702
BezeichnungLänge [mm]Breite [mm]Artikelnummer
Rinnenelement10002003006703
5002003006704
BezeichnungLänge [mm]Breite [mm]Artikelnummer
Rinnenelement10002503006667
5002503006668
BezeichnungLänge [mm]Breite [mm]Artikelnummer
Rinnenelement10002503006671
5002503006672
BezeichnungLänge [mm]Breite [mm]Artikelnummer
Rinnenelement10002503006675
5002503006676
BezeichnungLänge [mm]Breite [mm]Artikelnummer
Rinnenelement10001293006678
5001293006677
BezeichnungLänge [mm]Breite [mm]Artikelnummer
Rinnenelement10001293006659
5001293006660
BezeichnungLänge [mm]Breite [mm]Artikelnummer
Rinnenelement10001293006663
5001293006664
BezeichnungLänge [mm]Breite [mm]Artikelnummer
Rinnenelement10002003006693
5002003006694
BezeichnungLänge [mm]Breite [mm]Artikelnummer
Rinnenelement10002003006695
5002003006696
BezeichnungLänge [mm]Breite [mm]Artikelnummer
Rinnenelement10002003006697
5002003006698
BezeichnungLänge [mm]Breite [mm]Artikelnummer
Rinnenelement10002503006657
5002503006658
BezeichnungLänge [mm]Breite [mm]Artikelnummer
Rinnenelement10002503006661
5002503006662
BezeichnungLänge [mm]Breite [mm]Artikelnummer
Rinnenelement10002503006665
5002503006666

ACO Aufsätze für Dachabläufe
Alle Abdeckroste in den Abmessungen 20 x 20 cm, 25 x 25 cm, 40 x 40 cm und 50 x 50 cm

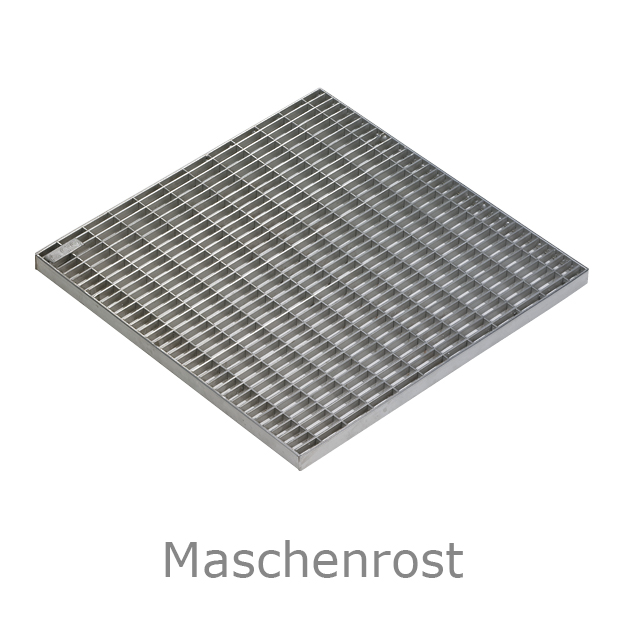

Foto ACO Fassadenentwässreung Profiline Dachablauf Maschenrost

Maschenrost, Stahl verzinkt oder Edelstahl gebeizt
mit Maschenweite 30 x 10 mm
Einliegender, nicht arretierbarer Rost

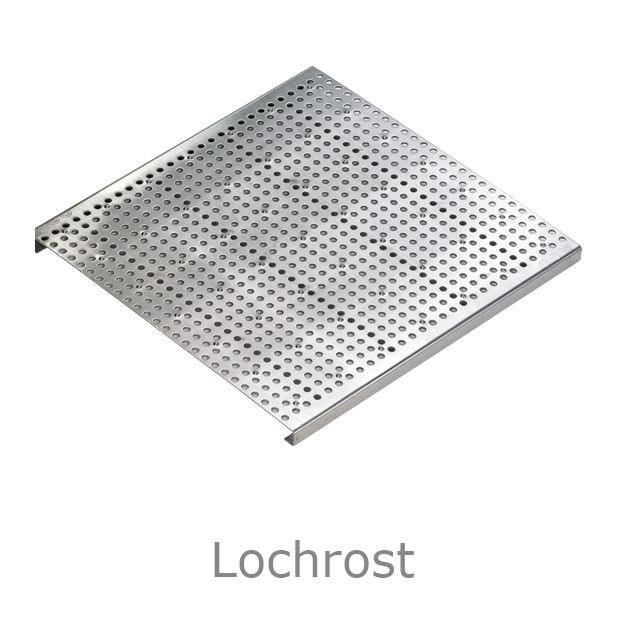

ACO Fassadenentwässerung Profiline Dachablauf Lochrost

Edelstahl gebeizt
Einliegender, nicht arretierbarer Rost
Lochdurchmesser: 6,4 mm

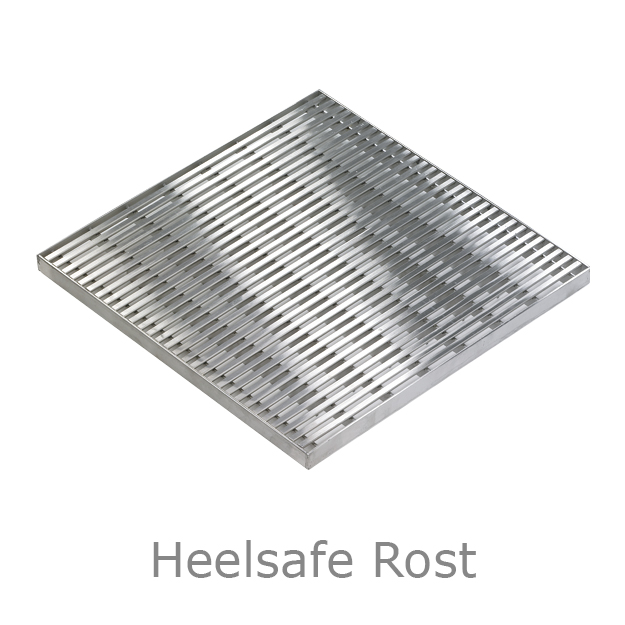

Foto ACO Fassadenentwässerung Profiline Dachablauf Heelsafe Rost

Edelstahl gebürstet
Einliegender, nicht arretierbarer Rost
Schlitzweite: 5,5 mm

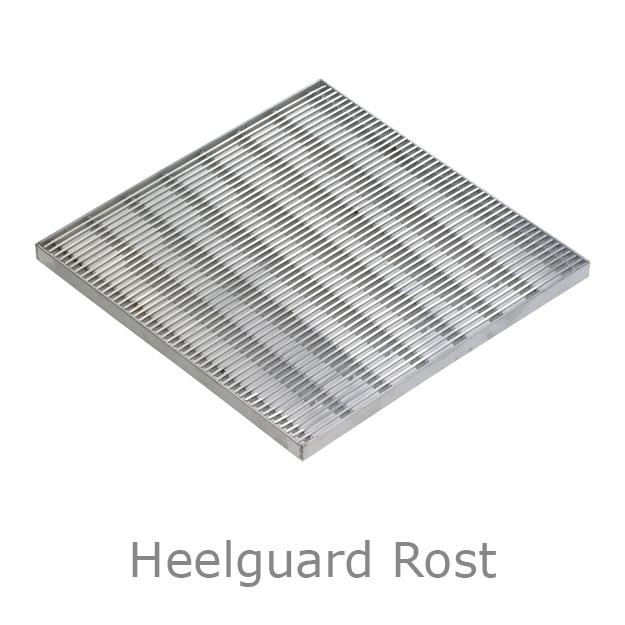

Foto ACO Fassadenentwässerung Profiline Dachablauf Heelguard Rost

Edelstahl gebürstet
Einliegender, nicht arretierbarer Rost
Schlitzweite Heelguard: 5 mm

ACO Designroste für ACO Profiline
Alle Designroste in Baulänge 50 cm und 100 cm

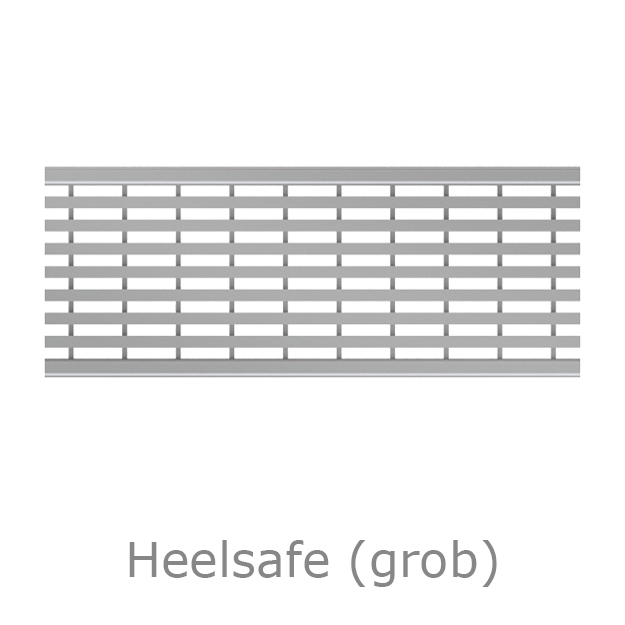

Abbildung Rost Heelsafe (grob) aus Edelstahl für die ACO Profiline

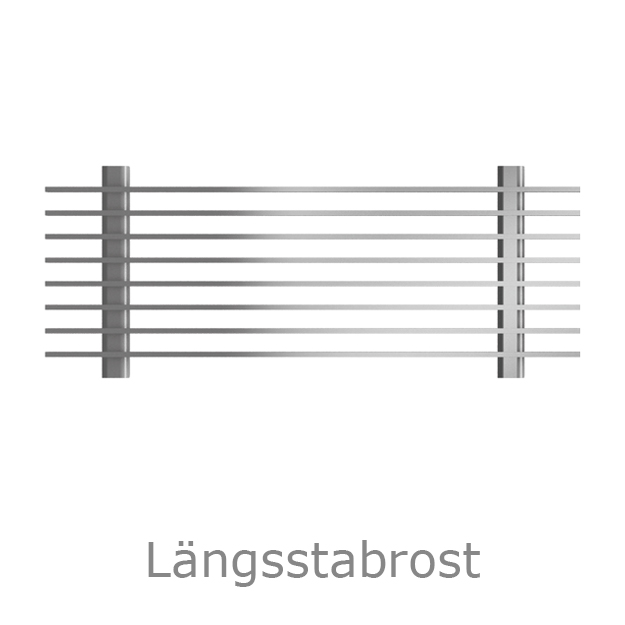

Abbildung Rost Längsstabrost für die ACO Profiline

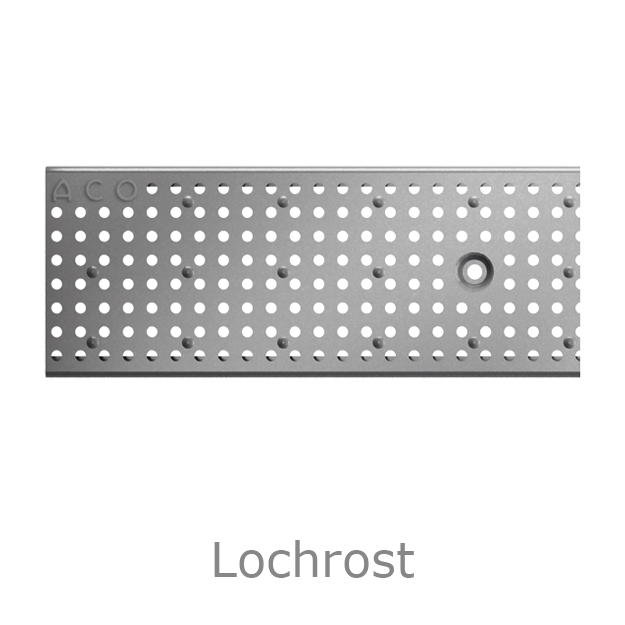

Abbildung Rost Lochrost für die ACO Profiline

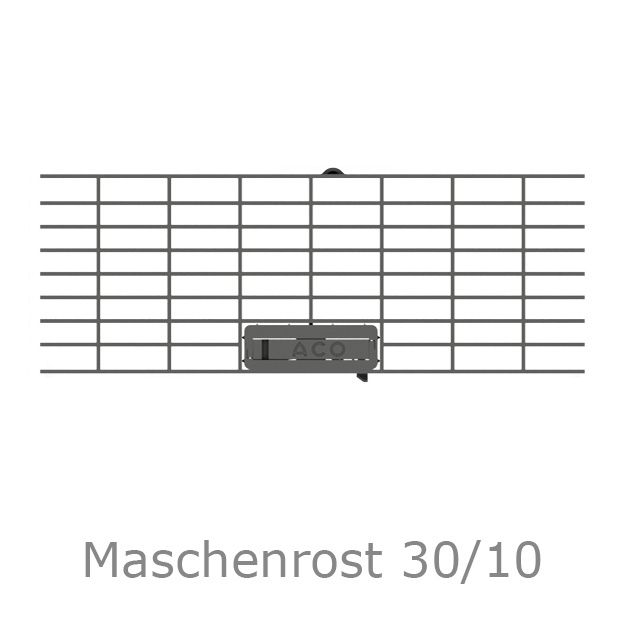

Abbildung Rost Maschenrost 30/10 mm für die ACO Profiline

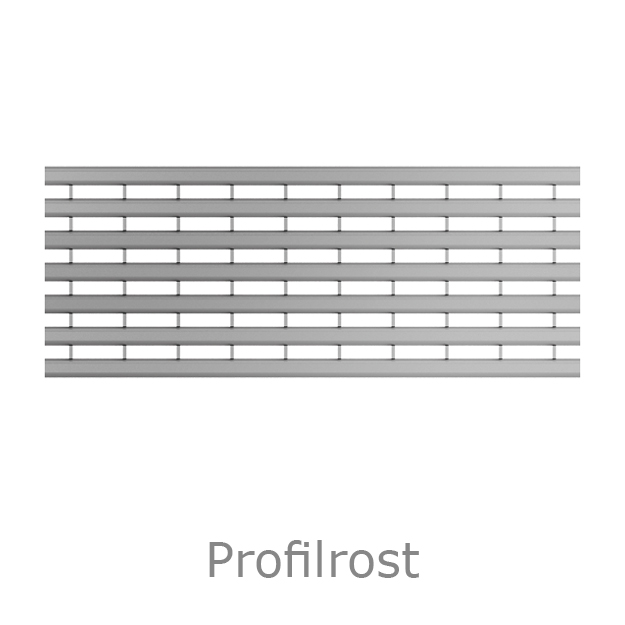

Abbildung Rost Profilrost für die ACO Profiline

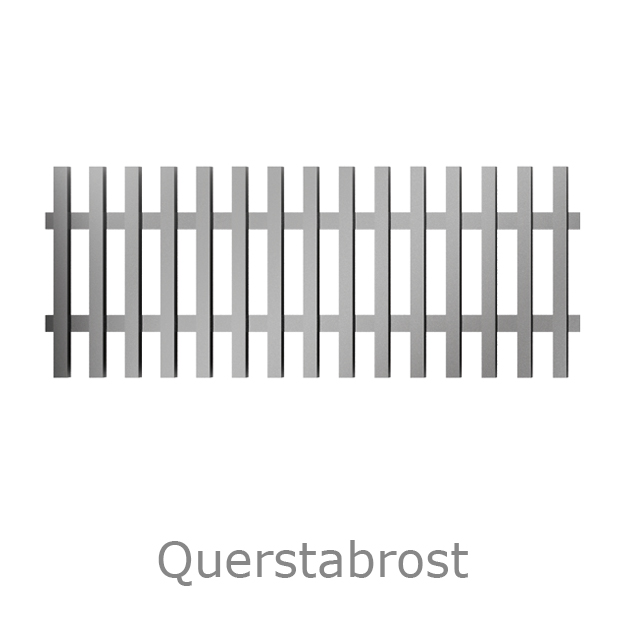

Abbildung Rost Querstabrost aus Edelstahl für die ACO Profiline

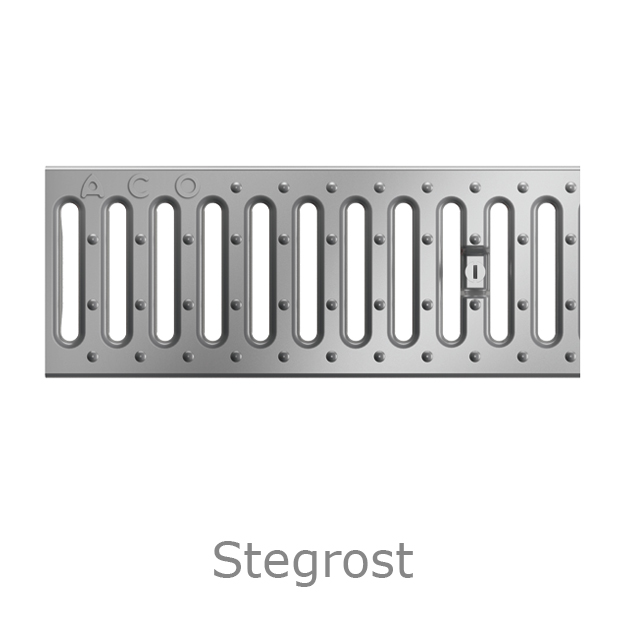

Abbildung Rost Stegrost für die ACO Profiline

Gerne helfen wir Ihnen bei der Bemessung und Planung Ihrer Entwässerungsanlage!

Kontaktieren Sie uns!

Ihre Ansprechpartner

Christof Baumgartner-Dusek
Christof Baumgartner-Dusek

Anwendungstechnik Bauelemente

Gregor Wohlmutter
Gregor Wohlmutter

Anwendungstechnik Bauelemente

Fassadenentwässerung der nächsten Generation - ACO Profiline 2.0

Fassadenentwässerung der nächsten Generation - ACO Profiline 2.0

ACO Fassadenrinnen gewährleisten dass keine Feuchtigkeit von außen in das Gebäude eindringen kann und leiten auch große Regenmengen durch zusätzliche Rückstaureserven sicher und schnell ab.

Zum Produkt

Dränageleistung offener Querschnitt

Dränageleistung offener Querschnitt

Die ACO Profiline Fassadenrinnen arbeiten auf zwei Ebenen: Sie entwässern die Oberfläche und führen gleichzeitig das Wasser durch die darunterliegenden Dränagenschicht ab.

Zum Produkt

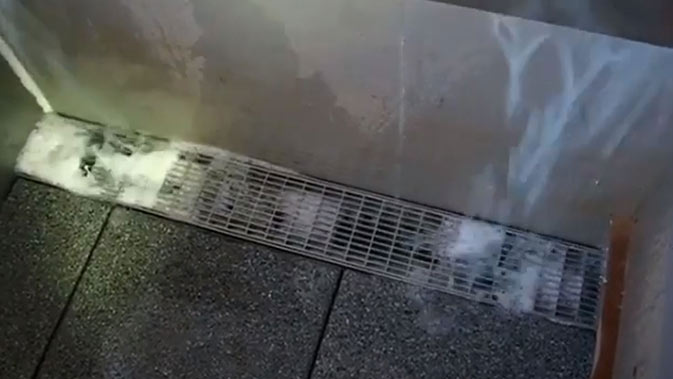

Dränageleistung im Einbau
