Hydraulisches Bodentor ACO Detego – AKH Wien
Für jede Herausforderung gibt es eine Lösung. Nach diesem Prinzip entwickeln wir bei ACO maßgeschneiderte Schachtabdeckungen und Bodentore für Schwerlastflächen, Notausstiege und Dichtflächen, für die Telekommunikation und für weitere Kompetenzfelder.
Darüber hinaus verfügen wir über ein umfangreiches Sortiment an Standardprodukten. Unser einzigartiger Full Service als Systemanbieter reicht von der Entwicklung über den Einbau bis zur Wartung und schnellen Instandsetzung von Schachtabdeckungen und Bodentoren.

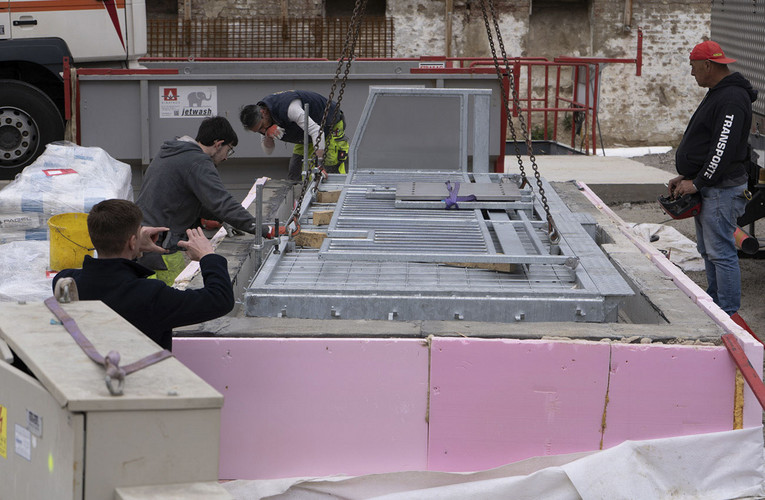

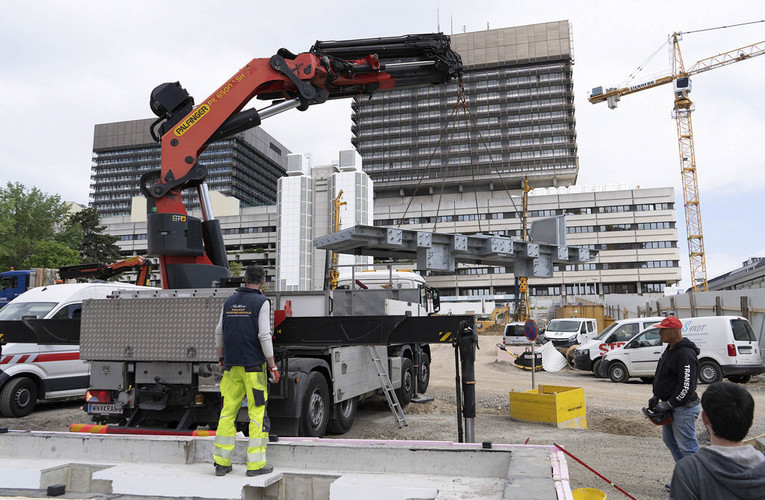

Bei einer Großbaustelle auf der Fläche des Wiener Allgemeinen Krankenhauses wurden im Sommer 2023 schwere Lasten in Form von ACO Bodentoren bewegt und eingebaut.

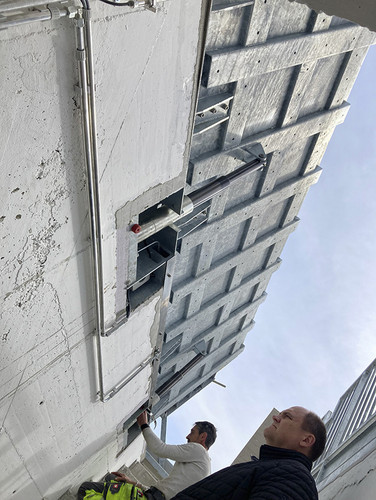

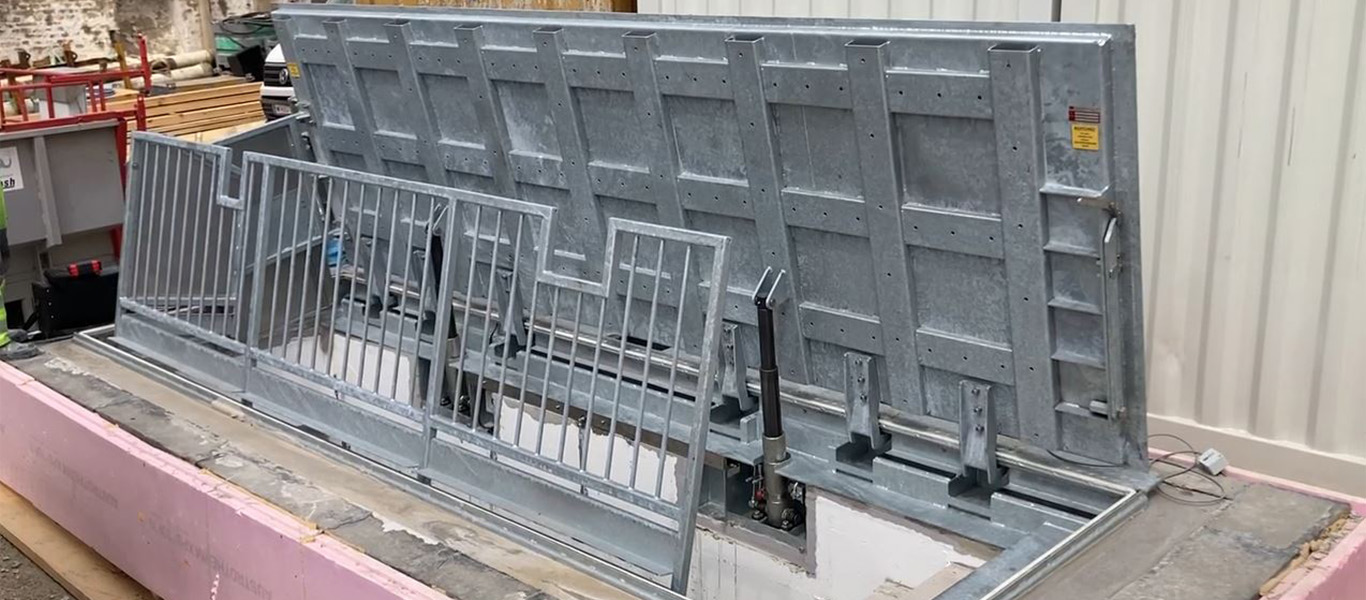

Es kam hierbei ein hydraulisches Bodentor zum oberflächenbündigen Einbau als Notausstieg über einem Treppenaufgang mit einer lichte Weite 1200 x 4520mm, begehbar nach EC1 bis 5kN/m², Rahmen und Deckel aus Stahl feuerverzinkt zum Einsatz. Das Bodentor hat ein Gesamtgewicht von 1.600 Kg.

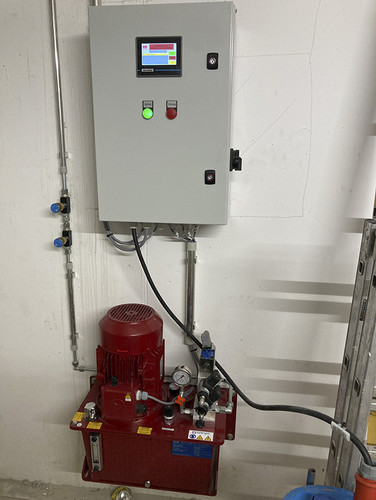

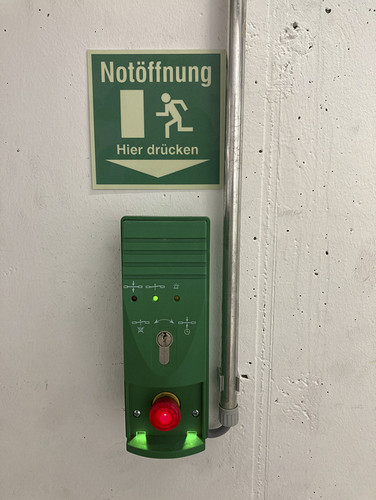

Angetrieben wird das Bodentor durch ein Hydraulikaggregat, komplett montiert und druckgeprüft, inklusive Steuerung in separatem Schaltkasten mit erforderlichen Schützen, Sicherungs- und Steuerelementen. Weiters wurde ein SPS-Modul mit Zubehör verbaut. Für den Fall eines Stromausfalls wurde die Steuerung und das Aggregat an eine unterbrechungsfreie (Not-)Stromversorgung angeschlossen.
Bildergalerie
ACO Produkte
- 2x Einzelabdeckung begehbar nach EC1 bis 5kN/m², für lichte Schachtweite 1000 x 1000 mm Deckel und Rahmen aus Stahl feuerverzinkt, tagwasserdicht. Deckel zur bauseitigen Betonfüllung von 80 mm.
- 1x Einzelabdeckung Klasse D400, dimensioniert für LKW-befahrbar SLW 60 nach DIN 1072, für lichte Schachtweite 1000 x 1000 mm, Deckel und Rahmen aus Stahl feuerverzinkt, tagwasserdicht. Deckel zur bauseitigen Oberflächenanpassung von 80 mm.
- 1x Einzelabdeckung begehbar nach EC1 bis 5kN/m², für lichte Schachtweite 1000 x 1000 mm, Deckel und Rahmen aus Stahl feuerverzinkt, tagwasserdicht. Deckel zur bauseitigen Oberflächenanpassung von 80 mm.

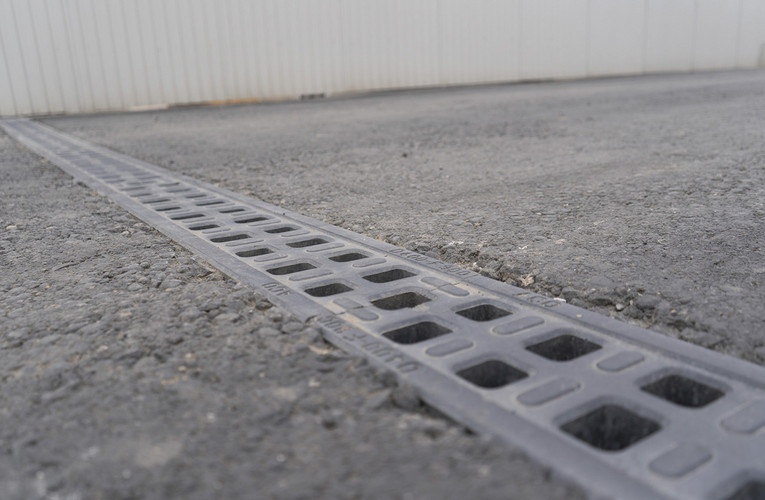

- 18x ACO Drain Monoblock Roaddrain RD 150 V anthrazit

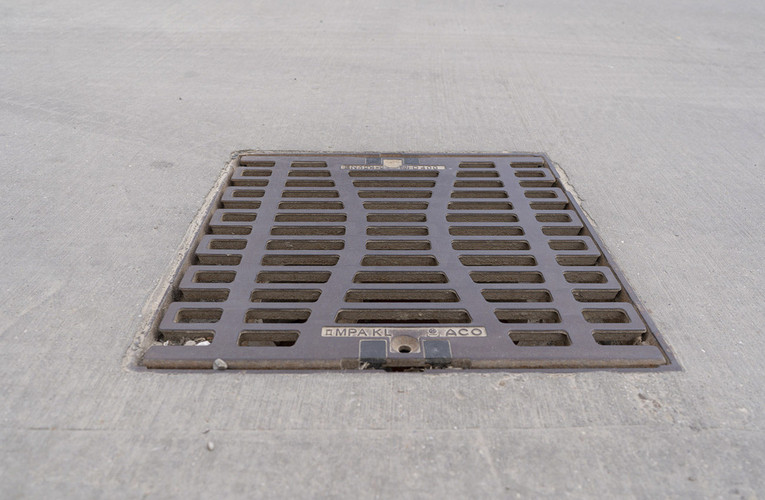

- 2x ACO Combipoint Aufsatz 500 x 500, Pultform, D 400, Multitop-Design

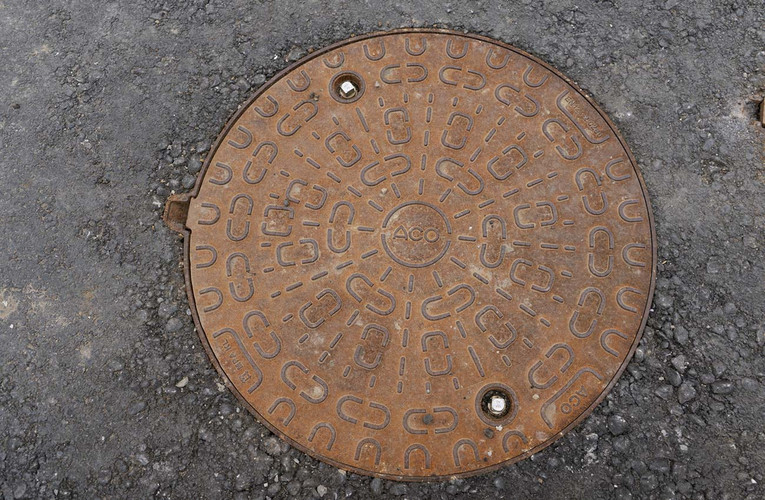

- 2x Schachtabdeckung ACO Citytop PLUS Edition Pure
